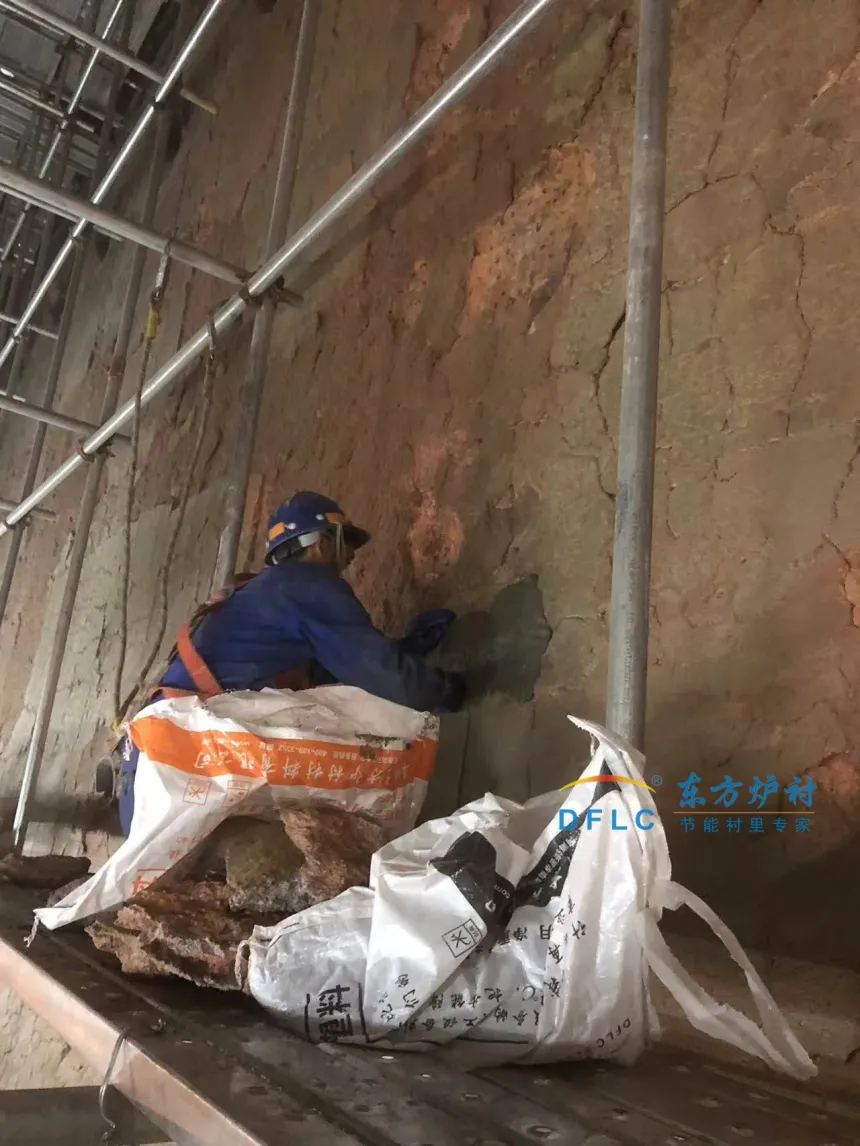

东方炉衬耐火浇注料是工业窑炉、高温设备内衬施工的核心材料，其施工质量直接决定设备的耐高温、抗冲刷、抗剥落性能及整体使用寿命。夏季高温、强光、干燥、多雷雨的复杂气候条件，会极大干扰浇注料的水化反应进程，极易出现初凝过快、流动性衰减、表面结壳、内部空鼓、开裂、强度不足等质量缺陷，严重影响耐火衬体的结构稳定性和使用性能。为规范夏季施工流程，规避质量隐患，保障施工安全与工程质量，结合高温施工特性及行业规范，现将耐火浇注料夏季施工全流程注意事项总结如下。
材料管控方面，夏季环境温度高于30℃时，需严格管控浇注料干料、骨料及拌合用水的温度，所有物料温度必须控制在30℃以下。严禁将耐火浇注料、骨料、粉料长期露天暴晒，需将物料转移至阴凉通风的仓储区域堆放，烈日暴晒后的物料需提前静置降温，确认温度达标后方可使用。同时，做好物料防潮防雨防护，夏季雨水频繁，需用防雨布全覆盖堆放物料，垫高物料堆放基座，避免雨水浸泡、受潮结块，受潮变质的浇注料严禁投入施工。拌合用水优先选用低温地下水、冰水，杜绝使用暴晒后的高温自来水，从源头延缓浇注料初凝速度。
场地与设备准备方面，施工现场需提前搭建遮阳棚，覆盖作业面、拌合区域及物料堆放区，阻断阳光直射，降低局部环境温度，减少空气水分蒸发。同时提前清理作业基面，确保基面无积水、无浮尘、无松动杂物，保持基面干燥洁净。施工设备如搅拌机、振动棒、输送管道等需提前检修调试，避免高温工况下设备故障导致施工中断，造成浇注料静置超时、提前凝固报废。
施工计划优化方面，严格遵循错峰施工原则，避开每日10:00—16:00的高温强光时段，优先选择清晨、傍晚等气温凉爽时段集中作业，有效降低高温对浇注料水化反应的影响，为施工操作、振捣成型预留充足时间。
二、拌合施工：精准配比，严控拌合质量
拌合是耐火浇注料施工的关键环节，夏季高温会加速水分蒸发、加快水化反应，极易导致拌合后的物料流动性快速衰减，因此需严格把控拌合配比、水温、时长及物料状态。
严格执行配比标准，严禁随意调整水灰比。部分施工人员为弥补高温水分蒸发、提升物料流动性盲目加大加水量，会直接破坏浇注料配比体系，导致成型后衬体孔隙率升高、强度大幅下降、抗热震性能变差，后期易出现开裂、脱落问题。施工需严格按照厂家技术参数精准加水，如需适配高温工况微调，需在技术人员指导下进行。
规范拌合操作流程，单次拌合量需匹配施工速度，遵循“少量多次、随拌随用”的原则，避免大批量拌合后物料长时间静置。高温环境下浇注料初凝速度大幅加快，拌合完成的物料需在30分钟内用完，严禁二次加水搅拌复用已经初凝、失去流动性的浇注料。若物料出现明显促凝、固化结块、振捣无流动性的情况，必须直接废弃，杜绝违规使用。同时保证拌合均匀，搅拌时长适中，确保物料干湿均匀、流动性一致，无干料结块、离析现象。
三、浇筑振捣：快速作业，保障成型密实度
夏季浇注料初凝速度快、有效操作窗口期短，浇筑振捣需秉持“快速布料、及时振捣、一次成型”的原则，避免施工滞后引发质量问题。
浇筑作业前，再次检查模板安装质量，确保模板支撑牢固、接缝严密，无松动、漏浆隐患，高温干燥环境下可提前对模板进行洒水湿润，避免模板吸附浇注料水分导致接触面开裂、起壳。浇筑过程中均匀布料，避免局部物料堆积过厚、堆积时间过长，减少物料暴露在高温空气中的时长。
振捣作业需紧跟浇筑节奏，布料完成后立即采用振动棒快速振捣，做到快插慢拔，确保物料填充密实，彻底排出内部气泡，杜绝空鼓、蜂窝、麻面缺陷。振捣时长以物料表面泛浆、无明显气泡溢出为宜，避免过振导致物料离析、骨料下沉。同时缩短整体浇筑成型时长，分段分层连续施工，严禁中途长时间停工，防止前后浇筑层衔接处出现冷缝，破坏衬体整体性。
四、养护管控：保湿控温，保障强度稳步提升
养护是决定耐火浇注料最终强度和使用寿命的核心环节，夏季高温干燥环境下，水分蒸发速度极快，若养护不到位，衬体表面会快速失水结壳，内部水化反应不充分，极易出现表面开裂、内部疏松、强度不达标的问题，必须做好全程保湿控温养护。
浇筑成型完成、表面初凝后，需及时进行覆盖养护，选用湿润草帘、土工布、防雨布等材料全覆盖包裹衬体表面，杜绝阳光直射。养护期间持续保持覆盖物湿润，高温干燥天气下每2—3小时洒水一次，洒水以雾化喷淋为宜，避免大水冲刷破坏衬体表层结构，始终保持衬体表面温润，延缓水分蒸发，保障水泥水化反应持续稳定进行。
严格把控养护周期，普通耐火浇注料夏季养护时长不得少于3天，特种耐材、高强度浇注料需延长至5—7天，严禁提前掀开覆盖物、提前拆模、提前投入使用。养护期间严控环境温差，避免局部过热、干湿交替剧烈，防止衬体因温度应力、干湿应力产生细微裂缝。同时可在养护区域增设水雾喷淋设备或放置水盆，提升局部空气湿度，优化养护环境。
五、特殊天气应急：防雨防汛，规避突发风险
夏季除高温外，雷雨、大风等突发天气频发，需提前制定应急方案，做好突发天气处置，避免施工质量受损。
施工过程中突遇降雨时，需立即停止浇筑作业，迅速用防雨布严密覆盖已拌合未使用的物料、已浇筑成型的衬体，严防雨水冲刷、浸泡施工面。雨水会稀释浇注料配比、冲刷表层砂浆，导致衬体表面起砂、起皮、强度下降，严重时需返工处理。雨后复工前，需检查作业面无积水、物料无受潮，待基面及环境条件稳定后再恢复施工。
遇大风、高温热浪极端天气时，需暂停露天作业，大风会加速衬体表面水分快速流失，造成干缩开裂；极端高温天气会大幅压缩施工窗口期，无法保障施工质量，待气温回落、环境条件达标后再有序施工。
六、施工安全与现场管理
夏季高温施工需兼顾工程质量与人员、设备安全。现场作业人员需做好防暑降温措施，合理安排轮岗作业，避免高温时段长时间露天作业，配备充足防暑物资，杜绝中暑事故。同时加强用电安全管理，高温潮湿环境下做好施工设备、电路的防水、防漏电防护，定期检查设备绝缘性能，规避用电隐患。
现场实行精细化管理，做好物料领用登记，按需领料，减少物料露天存放时间，杜绝物料浪费与变质损耗。安排专人全程监督施工、拌合、养护全流程，严格落实高温施工管控标准，及时纠正违规加水、超时施工、养护不到位等问题，全程把控施工质量。
七、结语
夏季耐火浇注料施工的核心管控逻辑为降温、保湿、错峰、快速、严控，相较于常规施工，夏季施工对流程精细化、时效性、规范性的要求更高。施工过程中，只有严格落实前期降温防护、精准拌合配比、快速浇筑成型、保湿规范养护、突发天气应急处置等各项措施，才能有效规避高温、干燥、多雨带来的质量缺陷，保障耐火浇注料衬体密实度、强度、整体性达标，确保工业窑炉高温工况下安全、稳定、长效运行。细节把控到位，不仅能提升工程施工质量，更能大幅延长耐火衬体使用寿命，降低后期设备维护成本。
