关于莫来石耐火浇注料配方你可能还不知道

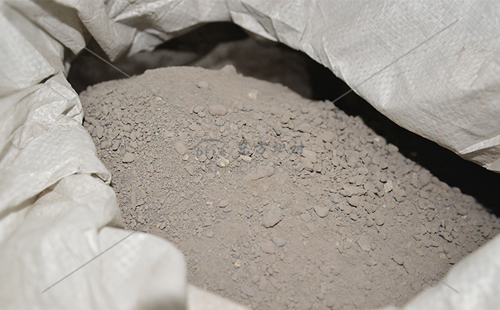

依据浇注料的应用方式，施工厚度和出产实际情况，莫来石耐火浇注料配方是临界粒径为12毫米，粒度分为5〜12毫米，0〜5毫米，细粉<0.074毫米三种部分。配置原则是骨料：细粉= 70：30。以一级铝土矿熟料为颗粒部分，以莫来石细粉为基体，以多磷酸钠和烷基苯磺酸钠为多磷酸钠和十二烷基苯磺酸钠的复合减水剂；下面是莫来石耐火浇注料配方中外加剂的选择，大家可以参考一下。

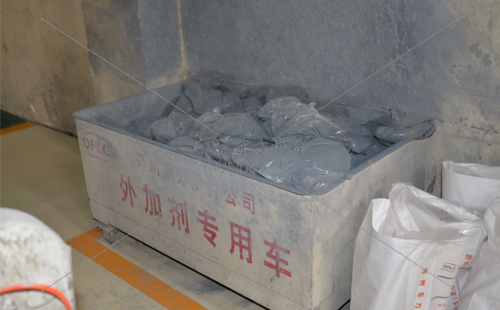

超细粉的选择

在这个试验中，挑选活性氧化硅超细粉末。它是非晶质的，颗粒是空心的球形和不团聚。硅灰不只具有杰出的填充作用，下降了浇注料的孔隙率，进一步完成了严密包装，而且具有杰出的减水作用。同时，硅灰的胶凝功能也是低水泥浇注料的高强度。程度的要素。结构内部存在毛细通道，外表能够缓慢电离，即由开裂的键构成-Si-O-Si-网状的结构，而且硅和氧之间的键不跟着温度不断上升，实力也在不断增强。

减水剂的选择

参加适量的聚磷酸钠和十二烷基苯磺酸钠复合分散剂可下降施工用水量，下降枯燥后的孔隙率，进步产品的体积密度，抗压强度和抗折强度，延伸初凝时刻浇注料。试验结果标明，复合分散剂的最佳用量在0.15％〜0.25％之间。

防爆剂的选择

选用有机纤维（长度3〜-5mm，直径25〜40mm，熔点160〜161℃）。当人体被加热和烘烤时，纤维缩短，熔化或碳化，在耐火资料中构成一个细长的孔，这有利于排出水蒸气并改进浇注料的抗开裂性。试验标明，当防爆剂增加量在0.1％〜0.5％之间时，浇注料结构细密均匀，不易开裂。

结合的方式选择

作为粘合剂，纯铝酸钙水泥与超低水泥或低水泥结合运用。考虑到冬天施工选用上述两种组合，高温功能接近常温功能和低水泥粘结性，因而选用低水泥组合方法。

看了以上文章是不是对于莫来石耐火浇注料配方有些了解，如果您有任何的疑问，请随时小窗咨询东方炉衬客服，我们一直在您身边。

*本文出自：www.zzdflc.com 转载请注明出处
