耐火浇注料在温度和湿度中性能都有哪些影响？

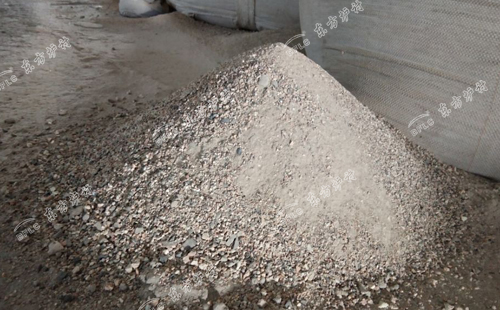

温度对耐火浇注料性能的影响

温度对浇注料流动性的影响。经试验表明：5℃和高温40℃环境下，流动值衰减速度比较快，并在60min后无流动值，低温和高温对浇注料的工作性带来的不利影响。5℃条件下保温30min后，混合料表现为骨料和砂浆结合脆弱，振动时两者趋于分离，低温下浇注料基质浆体黏度大，同时微粉的分散性不好;40℃条件下保温60min后，混合料部分结块，有轻度硬化的现象，应该与高温下水泥水化速度快和水分损失较多有关。

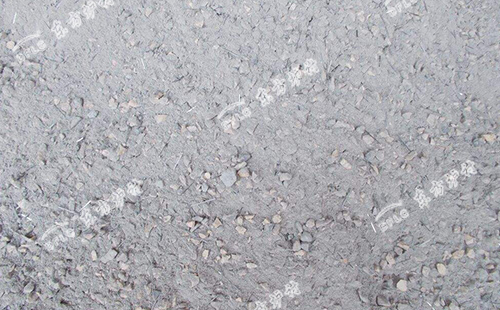

温度对耐火浇注料流变性的影响。经试验表明：耐火浇注料中的骨料很少受环境的影响，而浆体是其组成的基体，可以说，浆体控制着浇注料的主要物理性质，而温度变化对浇注料浆体的流变性能影响较大。


温度对浇注料强度的影响。经试验表明：在恒定湿度70%的环境下，养护温度越高(在实验温度下)，烘前和烘后强度也越高。低温(5和10℃)下养护，试样的脱模抗折强度和耐压强度均较低。这是因为在低温下，铝酸盐水泥的成核沉淀过程延长，水化不完全，延缓了水泥结构的形成，从而影响了浇注料的早期强度，导致24h后的脱模强度非常小;烘干后虽达到一定强度，但有明显的强度损失。所以，要求现场低温施工应采取措施，如添加促硬剂、早强剂，为施工体表面覆盖保温等。


湿度对耐火浇注料性能的影响

湿度对浇注料流动性的影响。恒温20℃、不同湿度下养护，湿度越高，流动值衰减越缓慢，施工时间越长。低湿环境下，浇注料水分流失迅速，从而影响到流动性，进而缩短了可工作时间：高温环境有利于保持浇注料的水分，延长可工作时间。

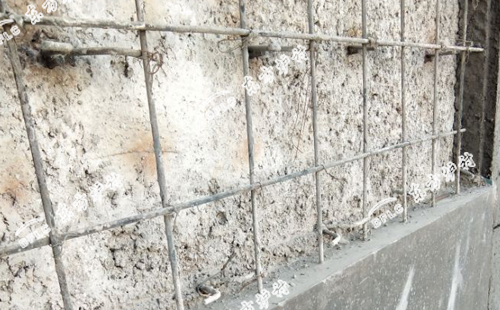

湿度对浇注料强度的影响。通过浇注试样检测表明：试样在低湿环境下干燥，混合料表面水分损失快，在表面与内部混合料之间产生湿度差，水分的迁移会产生渗透压;同时表面结构中的水泥未充分水化，表面强度低，严重时会导致表面疏松或干裂。在高湿环境下，试样内部湿度较均匀，水泥水化最充分，水化形成的结构较完整，强度得到了充分发展，烘干后强度达到最高。现场可以采取措施以保护浇注完成的衬体表面，如采用潮湿覆盖物、不透水薄膜来保持浇注料表面湿润等。


综上所述：影响湿度及湿度对耐火浇注料使用的影响主要有一下加点：①低温和高温环境，均不利于浇注料的现场施工，流动性衰减过快，缩短了浇注时间。②随着温度的上升(5-40℃)，浇注料基质浆体平均表观黏度总体呈下降的趋势，流变性变好。③养护温度越高(5-40℃)，试样烘前和烘后强度也越高。低温环境养护后，浇注料水泥水化速率降低，导致脱模时间延长、强度降低，烘干后强度不如高温氧化温度强度。④低湿环境下，浇注料水分流失迅速，从而影响到流动性，进而缩短了可工作时间;高湿环境有利于保持浇注料的水分，延长可工作时间。⑤烘后抗折强度和耐压强度随着湿度的提高呈增大的趋势。


相对温度和湿度对浇注料的影响，温度影响因素最大，尤其是在低温环境下施工对浇注料的影响更甚，因此在低温环境下施工要采取一定的升温或保温措施。


*本文出自：www.dflcnc.com 转载请注明出处
