耐火浇注料储存的适宜范围及一般要求

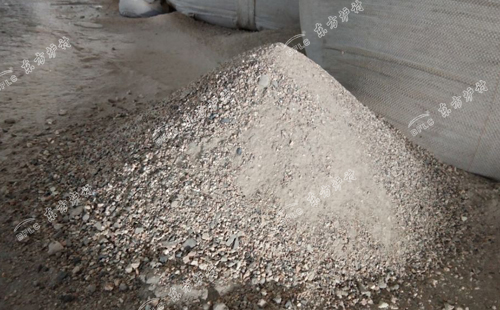

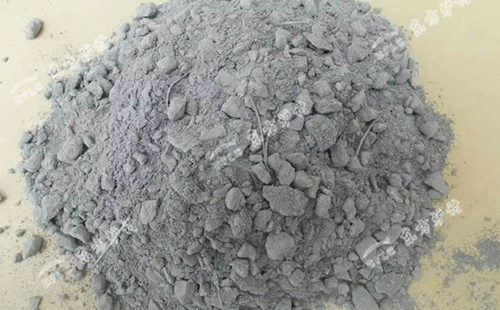

储存中的耐火浇注料可能吸收水分而先行部分水化，造成施工中水化不足，结合强度下降，故浇注料必须储存在干燥的地方。高强浇注料的使用期限通常为6个月，耐碱浇注料为12个月，如发现浇注料出现了结块，应予废弃，不再正常使用。可降级使用，或适当修改配比使用，或将骨料保存，将粉料废弃。


耐火浇注料的适宜范围及一般要求

作为不定形的耐火材料，耐火浇注料经常使用在形状和表面复杂的部位，因为这些部位不宜用于耐火砖进行砌筑，且很难保证工作状态下的稳定。


浇注料是借助于固定在钢壳体上的扒钉与壳体结合在一起的，水泥行业中，常用的耐热钢扒钉有V型和Y型两种，常用的材料有1Cr18Ni19Ti和Cr25Ni20等。


一般部位，钢扒钉在材质的选择上，除考虑材料的高温强度外，也应考虑材料由于高温条件下的氧化锈蚀而带来的破坏性膨胀。部分低温部位虽然普通钢筋可满足工作温度的强度要求，但氧化腐蚀的氧化皮却有可能产生巨大的膨胀应力，把耐火浇注料胀坏。特别是高温区，如喷煤管和窑口部位，应采用高温强度较高的耐热钢制作扒钉。


为避免浇注料因凝固过程中的收缩和加热过程中的膨胀而造成浇注料的损坏，对于大面积的浇注料，砌筑应按划分一定长宽的小区依次进行（每个小区的面积应在1.5m2以内），这些小区彼此间应用施工缝分隔开，并在其中填塞耐火纤维，形成事实上的膨胀缝和开裂控制缝。膨胀缝和开裂控制缝应避开重要或薄弱的部位，或主要受力部位。


每类耐火浇注料要一次浇注完毕，两次浇注则很难保证两层浇注料之间的结合强度。


衬里的表面要力求光滑平整，不平整的表面造成不希望的积料并进而引起列大块和堵塞。对易于发生堵塞的锥体部分，应特别注意。砌筑模板应有足够的强度，支撑要牢靠，表面光洁。钢模板应涂敷脱模剂，木模板应涂防水漆，或直接铺敷据以稀薄膜。

*本文出自：www.zzdflc.com 转载请注明出处
