耐火浇注料的施工细则和使用时间

浇注料的拌和：

耐火浇注料施工的时候能够使用钢板与三合板支撑。模板要有足够强度，刚性好，不走形，不移位，不漏浆。钢模板要用除模剂，木模板要刷防水漆。重复使用的木板要先清洗再使用。

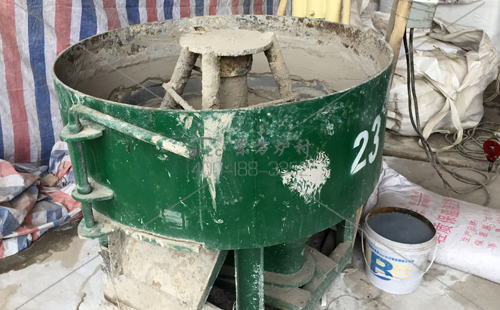

搅拌时间应不少于5分钟。操作时要使用强制式搅拌机，搅拌时应先干混，再加入80%溶剂搅拌，然后视干湿程度和施工具体部位的要求，再徐徐加入剩余溶剂，直到获得适宜的工作稠度为止。在保证施工性能的前提下，溶剂量宜少为好。

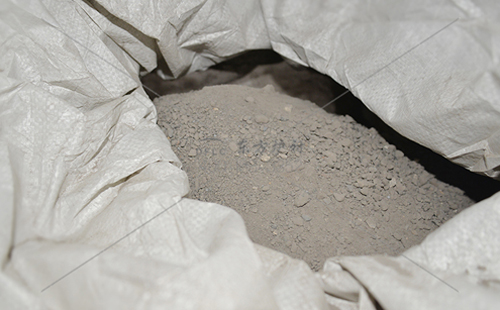

浇注料应整袋使用，搅拌好的浇注料必须在30分钟内用完。在高温干燥的作业环境中还要适量缩短时间。已经初凝或结块的浇注料不得使用，也不得加溶剂搅拌再用。


浇筑施工：

检查：浇注料施工前必须检查锚固件是否焊牢，500℃以上部位要采用耐热抓钉。锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹，以缓冲受热后的膨胀力，并将模具内杂物清除。浇筑时间控制：新拌合好的浇注料应迅速进行浇注，一般应在20分钟内浇注完毕。


注意事项：

1.震动后的浇注料表面宜保持自然，不宜用工具抹光，更不允许在表面撒水泥细粉抹光。

2.振动棒要有备用，以免在振动棒出现故障时，备用棒能及时启用。


3.施工完毕后，施工体24小时内，特别是浇注料在硬化之前，严禁挪动、震动或捣打，否则，浇筑体会产生裂纹甚至完全破坏。

4.耐火浇注料应连续施工，因各种原因不能连续施工时，可留施工缝，并且留在膨胀缝处，否则施工缝做成麻面，即在浇注料上划深10mm，宽20mm左右的十字沟，间距100mm左右。


养护：

工具：聚乙烯塑料薄膜，草袋等。环境温度要求与控制：浇注体的养护温度在15-35℃之间为宜，超出此温度区间，应采取相应的升温或降温措施，否则会造成产品使用性能下降。养护：浇注料硬化后，需立即用聚乙烯塑料薄膜覆盖住施工体表面，上面再加盖湿草袋，以防止水分蒸发，促使水泥活化。硬化后，一天内禁止敲打、震动，根据硬化情况，一般硬化24-30小时后可以拆模。拆模后，据需养护2天，养护时继续加盖聚乙烯塑料薄膜和湿草袋。氧化3天后，揭去聚乙烯塑料薄膜和湿草袋。使浇注体在空气中自然干燥1天，即可烘烤。


*本文出自：www.zzdflc.com 转载请注明出处
