困料对不定形耐火材料施工的影响

目前，在不定形耐火材料如浇注料施工时，在将耐火骨料和粉料按配比搅拌均匀后进行。

一般来讲，困料就是把初混后的坯料，在适当的湿度和温度下储放一定时间。困料时间的长短，主要取决于产品的工艺要求和坯料的性质。

困料的作用随坯料的性质不同而异，如使结合粘土和水分分布得更加均匀些，充分发挥结合粘土的可塑性能和结合性能，以改善坯料的成型性能。而对氧化钙含量较高的镁砖坯料进行困料，则为了使氧化钙在坯料中充分消化，以避免成型后的砖坯在干燥和烧成初期由于氧化钙的水化而引起砖坯开裂。又如，对用磷酸或磷酸铝作胶结剂的不烧砖进行困料，主要是去除泥料内化学反应产生的气体等。对于蜂窝陶瓷，高温窑具的生产泥料常需要较长时间的困料，使坯料中的液体结合剂分布均匀，提高泥料的均匀性和成型性。

我们以配制磷酸盐耐火浇注料为例，首先按配合比要求称量耐火骨料和粉料拌和，加结合剂用量的3/5溶液，继续搅拌均匀后，进行困料；其次将捆好的拌和料称量后，加CA-50水泥促凝剂拌和均匀，再加余下的结合剂，搅拌3-5min。成型后1天拆模。自然养护3d作各种性能检验，从表中看出，3d耐压强度大于13MPa，烘干耐压强度为29.3-35.1MPa。黏土熟料和二级矾土熟料骨料耐火浇注料的烧后耐压强度低些，其余的比较高，一般为34-51MPa；耐火度和荷重软化温度，随着耐火浇注料中原材料品级即Al₂O₃含量的增加而提高；1400℃烧后线变化，编号1-3呈现为线收缩，而编号4与编号5呈现线膨胀，这是由于Al₂O₃含量和原材料纯度不同所致。

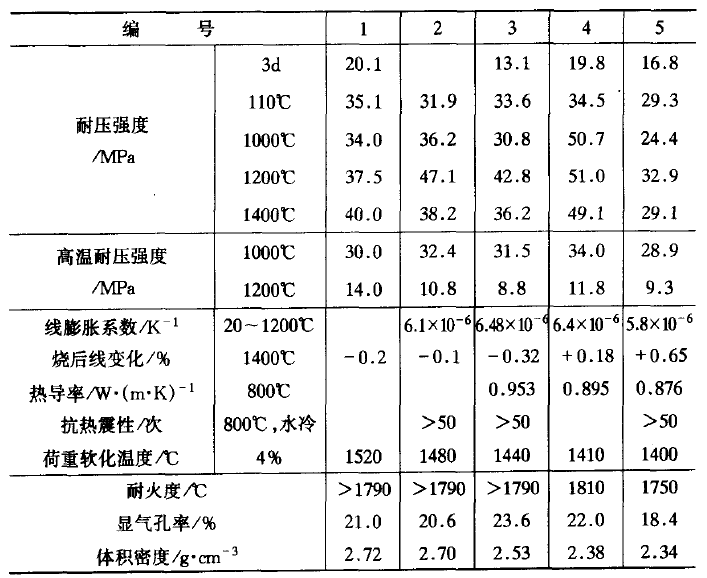

表1 磷酸硅酸铝质浇注料的主要性能
