东方炉衬

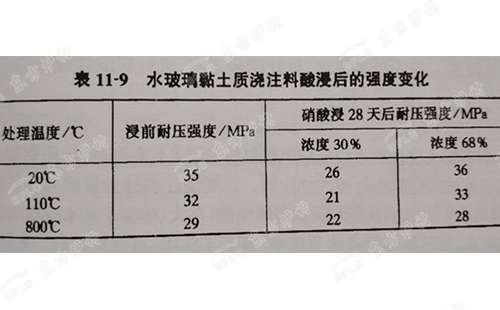

表19为水玻璃黏土质浇注料酸浸后的强度变化。从表中看出，常温和热处理后的试样，在30%浓度的硝酸溶液中浸泡28d,其耐压强度降低24%一35%，但强度值仍大于2IMP，足以满足工程使用的需要;在68%浓度的硝酸溶液中浸泡28天，其强度与浸泡前的基本相似，即能抵抗酸的浸透。
这就是说,这种浇注料的耐酸性,在受到物理和化学的两方面作用。当酸溶液浓度小时,将沿试样的微细裂纹渗透,破坏了骨粉料间的联系,强度降低;反之,酸溶液黏度大，难以渗透,同时化学作用加强。即浓酸溶液对未反应的水玻璃有酸化作用,并析出硅酸凝胶而促进浇注料的强度增长,故酸浸泡后的试样,强度基本不降低。
