东方炉衬详解硫酸铝耐火浇注料

　　硫酸铝耐火浇注料是用硫酸铝溶液作结合剂与耐火骨料和粉料配制而成的。与磷酸盐耐火浇注料相比，性能略差些，但成本较低，仍有生命力。硫酸铝耐火浇注料是气硬性材料，其凝结硬化机理和高温物理化学变化是复杂的。

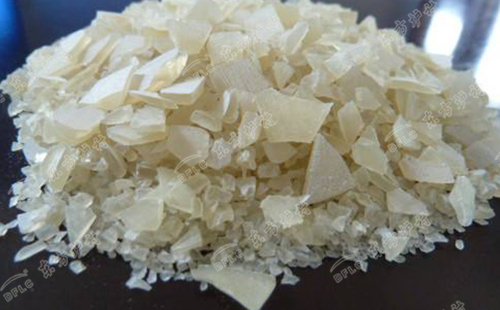

　　众所周知，硫酸铝在水溶液中，以SOz- [Al(OH)}2+和Al(OH)3等状态存在。虽然有铝胶等物质存在，常温硬化也十分缓慢。当加人铝酸盐水泥后，硫酸根离子与水泥水化后的钙离子形成较多的硫酸钙，还形成硫酸铁等。这些物质又进一步反应而生成新物质，如硫铝酸钙和硫铝酸铁等。由于新生的晶体星柱状或针状，并交叉生长和发育，在常温下使浇注料获得强度。


　　硫酸铝耐火浇注料用的耐火骨料和粉料，主要有黏土熟料矾土熟料和其他高铝材料。最大粒径为15~ 10mm，一般用二级级配，也可用统料，粉料细度为小于0.09mm的大于90%，骨粉料质量比一般为70:30。采用工业硫酸铝溶液作结合剂，其密度为1.2~1.3g/cm3 ，相应的浓度为33.1%~44.4%，用量为11%~15%。


　　这种耐火浇注料系热硬性材料，为了获得常温强度，必须掺加促凝剂。促凝剂一般用CA-50水泥，标号625号，用量2%~3.5%，最多不得超过4%。在耐火浇注料中，有时掺加Al2O3≥29%的软质黏土粉(小于0.09mm的大于60%)，目的是改善高温性能，用量为5%~10%。同时，还掺加膨胀剂等材料，以抵消浇注料的高温收缩，硫酸铝浇注料的配合比和性能。配制时，与磷酸盐浇注料一样，必须进行困料。

*本文出自：www.zzdflc.com 转载请注明出处
