耐磨耐火浇注料

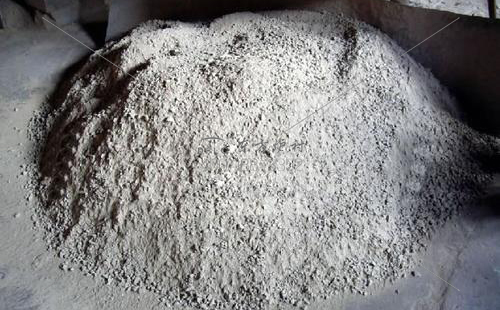

cfb锅炉炉膛施工时，大面积施工都会选择耐火浇注料进行施工，主要是因为浇注料施工方便，使用性能高。但是一些像cfb锅炉本身就是一个磨损较为严重的锅炉，面对磨损区域磨损严重导致耐磨耐火浇注料脱落怎么办?应该如何补救呢? 磨损区域耐磨耐火浇注料脱落会造成受热面局部直接受到高温烟气的冲刷，不仅受热面的热偏差增大，管壁磨损量也会迅速增加，很容易发生爆管事故。另外，返料器耐磨耐火浇注料脱落后会造成返料器内床料流化不良，严重时不能正常回料，导致直接影响锅炉的运行。 密相区耐磨耐火浇注料脱落损坏的主要原因石因为：施工时设计不合理，如销钉、抓钉的密度、高度、材质选取不合理。选取的耐火耐磨浇注料的成分不符合规定，影响了稳定性、耐压强度、抗折强度、耐磨性、热振稳定性和重烧变化率等指标达。施工工艺不良，如拌料的水质、水量、水温或环境温度、养护、拆模等不按要求施工。膨胀间隙预留不足。烘炉升温速度过快、恒温时间不足。运行操作不当，如启停炉期间升降温度过快，床温大起大落等均可导致磨损区域使用的耐磨耐火浇注料开裂脱落。 耐火浇注料 cfb锅炉耐磨耐火浇注料脱落的解决方案： 应根据设备所处的环境选用合适的耐磨耐火浇注料，材料必须是高强度耐磨耐火浇注料，有良好的抗折强度。耐磨耐火浇注料内应设计足够数量的金属销钉，其长度要基本贯穿耐火耐磨层，也可根据施工要求在耐磨耐火浇注料中添加不锈钢纤维，能够确保产生裂纹时不会大面积脱落。…

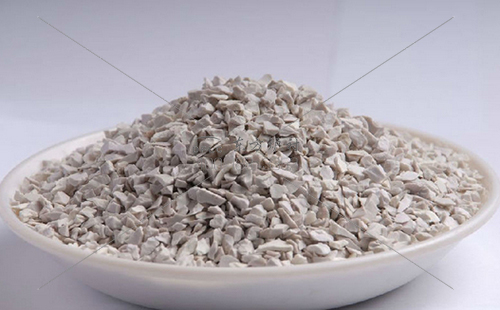

莫来石耐火浇注料因具有极高的耐磨损能力以及抗压能力，故很受我们的欢迎，也是我们在锅炉砌筑施工时运用较多的一种耐磨耐火浇注料。拥有这么多有点的耐火浇注料究竟是如何配制的呢？下面就让东方小编来和大家一起揭秘莫来石耐火浇注料配方。 莫来石耐火浇注料配方其实在配制的时候主要还是根据原料的好还来决定的，莫来石这个原料本伸在市场上售卖的价格就是比较贵的，所以在配质莫来石的时候千万不能因为嫌弃价格贵，而去购买哪些较为便宜的差质量的莫来石来做耐火浇注料的原料，这样的话很有可能配制出的浇注料不理想或者使用性能方面较差等因素。 莫来石耐火浇注料配方其主要是以优良多孔莫来石骨料为原料，外加细粉和添加剂搅拌而成，也可根据锅炉实际使用情况调节物料配比，进行定制化生产。莫来石骨料的临界粒度为12mm，长期使用温度为1350℃。莫来石耐火浇注料使用温度高，可直接接触火焰作工作衬使用，实现高温节能；单位容重轻，结构重量减轻40～60%，消除炉顶吊挂砖断砖隐患；多孔莫来石骨料配料，导热系数低，保温性能好；可快速烘炉，缩短烘炉工期，经济效益显著。 莫来石耐火浇注料具有较好的流动性能、耐剥落性能和保温性能,适合应用在加热炉高温部位。对提高炉体的使用寿命,降低加热炉体导热系数,提高热效率有比较明显的效果。另外，不同体积密度的轻质骨料对莫来石耐火浇注料的指标有较大的影响；所以，在选择时一定要根据锅炉的使用部位详细筛选，避免出现意外情况。…
