新闻中心

2026-09-21128

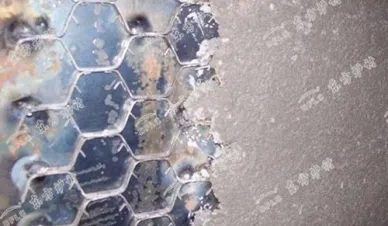

循环流化床锅炉用的最多浇注料类型？

在炉膛中，炉内床料在烟气携带下沿炉膛上升，然后经水冷壁上部出烟口的分别进入旋风分离器，在旋风风离器中，烟气中的气体和固体颗粒进行分离，气体上升，未被分解的固体小颗粒落下经回料阀，再返回炉膛下部。 燃料中的灰份和燃料与石灰石反应的产物，一部分由烟气携带进入出烟口。另一部分烟气带不走的颗粒，通过底渣排放，排到冷渣器中，冷却后排入输渣系统。 循环流化床锅炉在运行的过程中，燃料中没有被完全燃烧干净的小颗粒以及已经燃烧干净的小颗粒、石灰石及其反应物组成的固体床料，在炉膛-旋风分离器-回料阀-炉膛这一封闭的循环回路中，不停的高温循环流动，并在炉膛中进行高效率的燃烧及脱硫反应，(除床料在这一回路中作外循环流动外)床料在重力作用下，沿炉膛内四壁不断的进行内循环，并对相应部位的浇注料衬里进行着强烈的冲刷。 流化床锅炉衬里的损耗主

2026-09-1423

高强耐磨耐火可塑料的施工及烘炉

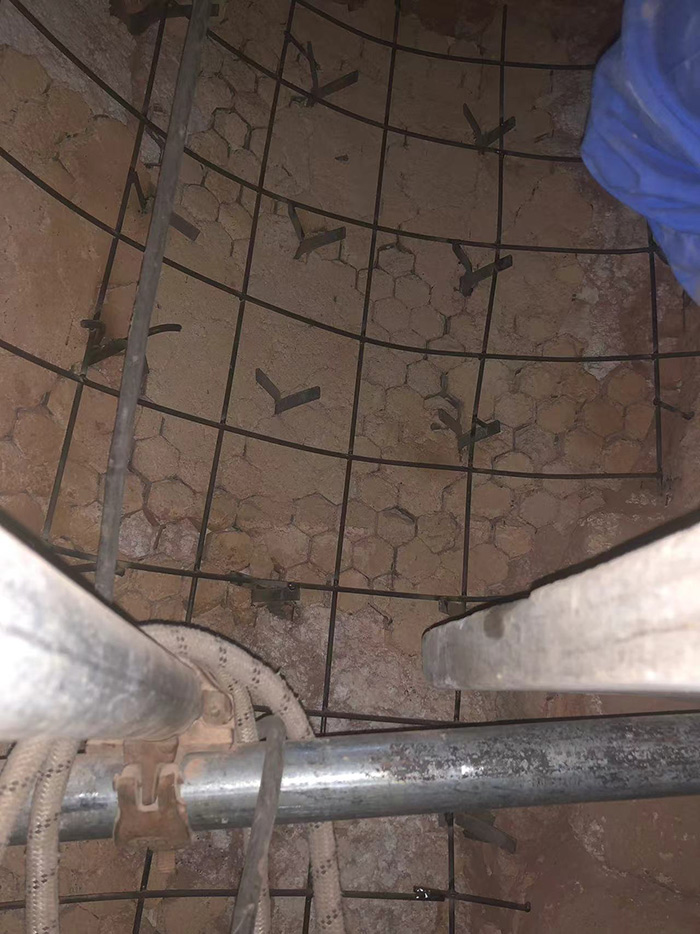

『一、高强耐磨耐火可塑料施工要求』(1)施工前，保证敷设部位清洁，若使用耐火可塑料修复，应适当涂刷粘结剂。(2)对材料的振捣要均匀，若施工部位深度较大，应从下到上分层灌注或填料，每层完成后均需进行振捣和压实，保证内部无空洞部位(空洞部位在运行中往往出现严重超温现象)，材料初凝后用小锤或硬物进行全面的敲击检验，响声为沉闷为已密实合格，若声音洪亮并伴有延音即为内部存在空洞，应将对应部位外刚板割除，对空洞部位重新添补。(3)若施工面积较小，宜采用手工拟补的方式进行修复，在修复前应仔细检查是否需要加焊抓丁;若修补面积较大，应灌填浇注料，施工后表面应平整、光滑，尺寸应符合图纸要求。『二、抓钉和耐热钢筋施工要求』在高强耐磨耐火可塑料施工前，应先进行锚固件焊接，本厂多采用“Y”型钉和“V”型钉，炉内吊屏下部、特殊部位(让管部

2026-09-07196

耐酸耐火浇注料的配方和用途!

能抵抗800~1200℃酸性介质(硝酸、盐酸、硫酸、醋酸等)腐蚀的可浇注耐火材料称耐火耐酸浇注料。它是以水玻璃为结合剂、用酸性或碱酸性耐火材料作为骨料和粉料，加少量的促凝剂配制而成的。但此类浇注料不耐碱、热磷酸、氢氟酸和高脂肪的腐蚀。配置此类浇注料的原材料来源丰富、价格低廉，故在冶金、化工、石油、轻工等部门热工设备得到普遍应用。 用于配置耐酸耐火浇注料的骨料主要有硅石、铸石、蜡石、安山岩、辉绿岩等。几种常用的原材料的耐酸度(重量法测，%)为：铸石98%，硅石大于97%，黏土熟料92%~97%，蜡石92~96%，安山岩大于94%。选用何种原材料根据使用条件而定。但采用硅石时必须注意石英在加热时有多晶转变，在转变过程中会产生体积变化(膨胀)，因此最好采用废硅砖料取代部分硅石原料作集料，配置此浇注料的粉料主要采用硅石

2026-08-24154

轻质隔热耐酸浇注料原来是这样使用的

轻质隔热耐酸浇注料是常用在高烟囱，高温烟道和管道衬里的理想选用耐材。可以充分起到保温的作用，尤其使用在酸性腐蚀严重的部位，能够确保砌体的致密性，具有体积轻、抗压能力强、抗酸性腐蚀程度高，吸水率低的很多优点，那么，关于这种类型的浇注料，究竟该如何使用呢?下面东方炉衬小编告诉大家。 因为轻质隔热耐酸浇注料施工简便，粘结力强，初凝时间和施工可操作时间长，而且强度增长快、抗渗性强、不需要酸化处理、易于保证砌体灰缝的密实饱满，能显著提高烟囱内衬壁的气密性、整体性和内衬的酸性防腐蚀能力，所以是锅炉烟囱区域最常用的耐火材料之一。 轻质隔热耐酸浇注料的使用顺序，必须是先干混、再加水湿混，而且加水量也需要严格的控制，因为加水量的多少和浇注料的性能强度有很直接的关系，所以浇注料厂家建议，施工方一定要听从浇注料生产厂家的施工说明，严

2026-08-03167

锅炉启动初期为什么要严格控制升压速度？

锅炉启动时，蒸汽是在点火后由于水冷壁管吸热而产生的。蒸汽压力是由于产汽量的不断增加而提高，汽包内水的饱和温度随着压力的提高而增加。由于水蒸气的饱和温度在压力较低时对压力的变化率较大，在升压初期，压力升高很小的数值，将使蒸汽的饱和温度提高很多。 锅炉启动初期自然水循环尚不正常，汽包下部水的流速低或局部停滞，水对汽包壁的放热为接触放热，其放热系数很小，故汽包下部金属壁温升高不多;汽包上部因是蒸汽对汽包金属壁的凝结放热，故汽包上部金属温度较高，由此造成汽包壁温上高下低的现象。 由于汽包壁厚较大，而形成汽包壁温内高外低的现象。因此，慕汽温度的过快提高将使汽包由于受热不均而产生较大的温差热应力，严重影响汽包寿命。故在锅炉启动初期必须严格控制升压速度以控制温度的过快。 (1)点火前的进水温度不能过高，速度不宜过快，按规程规

2026-07-2734

耐火浇注预制块的养护及烘烤注意事项

浇注料的流动性一般较捣打料为好。因此，多数浇注料仅经浇注或再经振动，即可使混合料中的组分互相排列紧密和充满模型，制作浇注料预制块。浇注料成型后，必须根据结合剂的硬化特征，采取适当的措施进行养护，促其硬化。铝酸钙水泥要在适当的温度及潮湿条件下养护，其中普通高铝水泥应首先在较低(小于35℃)温度下覆盖，凝固后浇水或浸水养护3天;低钙高铝水泥养护7天，或蒸汽养护24h。对某些金属无机盐要经干燥和烘烤。如水玻璃结合者，要在15～25℃下在空气中存放3-5天，不许受潮，也可再经300℃以下烘烤。但绝不可在潮湿条件下养护，更不许浇水，因硅酸凝胶吸水膨 胀，失去黏结性，水溶出后，强度更急剧降低。磷酸盐制成者，可先在20℃以上的空气中养护3天以上，然后再经350～450℃烘烤。未烘烤前，也不许受潮和浸水。浇注料预制块放置于热工

2026-09-2810

耐火浇注料爆裂原因与防爆措施浅析

耐火浇注料作为现代耐火材料体系中的重要分支，凭借施工便捷、整体性好、使用寿命长等优势，被广泛应用于冶金、建材、化工等高温工业窑炉的内衬砌筑与修补。然而在实际服役过程中，耐火浇注料偶发的爆裂现象不仅会缩短设备使用寿命、增加维修成本，更可能引发安全事故。因此，深入分析耐火浇注料爆裂的成因，并有针对性地采取防范措施，对于保障生产安全与设备稳定运行具有重要意义。一、耐火浇注料爆裂的主要原因耐火浇注料的爆裂往往并非由单一因素引起，而是温度、工艺、材料、环境等多重因素相互作用的结果。归纳起来，主要有以下几方面：1. 温度骤变引发的热应力损伤。 耐火浇注料在使用和烘烤过程中，若温度升降过快，材料内部各部位因温度梯度不同会产生不均匀的热膨胀与收缩，从而在内部积聚热应力。当热应力超过材料自身的强度极限时，便会产生裂纹，严重时甚至

2026-08-3121

耐火浇注料质量下降的原因都哪些

耐火浇注料的质量关乎着施工项目的质量，作为浇注料生产厂家，有时候经常听到有客户诉苦浇注料的 施工质量不符合预期，浇注料质量不好等等声音。其实导致浇注料质量下降的原因几乎全是没有掌握正确的保存方法或者施工方法。那么耐火浇注料质量下降的原因是什么?有下面4点： 1、关于耐火浇注料施工质量的好坏，着重需要关注的有四个要点：锚固件的规划及施工质量、施工时浇注料含水量、施工时现场的温度、后期维护及耐火浇注料的烘烤。 2、在拌合浇注料加水的过程中，加水量的多少至关重要。例如加水量如果过大，那么浇注料就会出现较为稀的现象，流动性加大，影响浇注料的施工强度。但是如果加水量过少又会导致骨料同粉料不容易拌合，造成堆积，然后会导致其结构松散，施工质量下降。 3、浇注料质量好坏的另一个重要因素是温度。温度的短时骤变会让浇注料很快损坏，

2026-08-1710

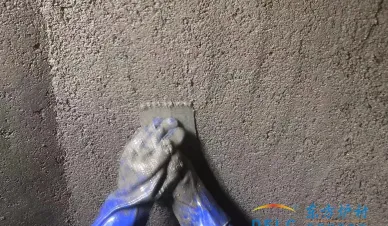

工业锅炉窑炉节能高温陶瓷涂料减少煤炭燃气的消耗

工业锅炉窑炉节能高温陶瓷涂料减少煤炭燃气的消耗，国际能源危机蔓延，能源供应紧张，加之环保政策趋严，要很好的利用好能源，改造好锅炉窑炉的燃烧效率。志盛威华推出工业节能陶瓷涂料，提高企业的生产利润率，这是一种高温远红外辐射节能涂料是一种耐高温、强辐射率、耐蚀性和高耐磨性的特种功能节能涂料，是北京志盛威华公司采用纳米技术，纯无机材料精加工而成，科技技术含量世界领先。涂料的工作节能原理是通过涂料涂层红外反射，改善炉内热交换、提高炉膛内温度场强及均匀性、使燃料燃烧更充分，达到增加热效率，降低排烟温度，大大提高耐火材料热效率，减少能耗、节约能源和延长炉体内衬使用年限。ZS-1061耐高温远红外节能陶瓷涂料涂层抗热冲击能力极佳，涂层不龟裂，不脱落，耐高温氧化腐蚀性好，耐磨性能高。 锅炉内壁耐高温远红外节能陶瓷涂料是一种用于工

2026-08-1016

提高窑炉内通风条件、换热条件的三个必要措施

窑炉烧砖的过程，就是坯体在窑内与燃料燃烧产生的热量进行热交换的过程，燃料燃烧产生的热量不断地传给坯体，使坯体温度不断提高，直至达到坯体中各种组分进行化学反应的温度，使化学反应完全，将坯体烧成砖。燃料燃烧需要氧气，这部分氧气是由经过冷却带的预热的空气流带到烧成带的，高温热空气促进了燃料的燃烧。燃料燃烧放出的热量要传递给坯体，高温炽热气体是加热坯体的媒介，是窑内主要的传热方式，燃烧后的高温制品需要冷却到常温以便出窑，又是靠流入窑内的冷空气将热量带走。预热带湿坯排出残余水分及干坯不断预热升温，还是依赖于来自烧成带的热烟气流。所以，坯体在窑内烧成时，一刻也离不开气体的流动。要提高窑内的通风条件、换热条件，需要从以下三方面着手：01让窑内具有较大的综合换热系数为了加快火行速度，强化燃料燃烧，强化预热和冷却过程，就必须加快

2026-07-1333

耐火喷涂料和耐火修补料两者有什么不同

耐火喷涂料和修补料是不定形耐火材料中的重要品种，也是近十几年来发展较快的一种材料，其产量仅低于耐火浇注料。在窑炉及热工设备上，可用于喷涂新衬体，也可用于炉衬的修补。生产实践证明，该类材料是加快施工进度、缩短修炉时间、延长窑炉使用寿命、降低耐火材料消耗的一项有效技术措施，是具有发展前途的良好材料，受到国内外的普遍重视。 一、耐火喷涂料 耐火喷涂料是用喷枪将耐火混合料喷射到受喷面上，即用喷涂方法施工的材料称为耐火喷涂料。喷涂是利用喷射机或喷枪进行的，是筑炉和补炉中的一项新工艺。耐火喷涂料在管道内借助压缩空气或机械压力以获得足够的速度，通过喷嘴射到受喷面上，便能形成牢固的喷涂层。其喷涂方法分为湿法、干法和火焰法3种;按受喷面接受物料的状态又分为冷物料喷涂法和熔融物料喷涂法2种。 湿法喷涂是指耐火喷涂料添加水或液体结合

2026-07-0642

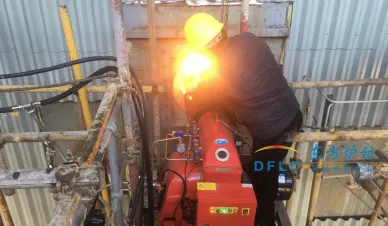

耐火浇注料如何留设膨胀缝

01耐火浇注料的收缩和膨胀 耐火浇注料在第一次加热过程中，在50℃～200℃时脱水和900℃～1000℃烧结时会出现两次体积收缩。在其他温度范围内，加热将使浇注料膨胀。经过第一次加热后，浇注料一般不再收缩。 为防止体积变化产生的应力对浇注料造成破坏，衬料必须划成对角线尺寸不大于1.5m的小区，分区浇筑并在每个浇筑区的分界线处留出膨胀和收缩的缝隙。 02膨胀缝的影响范围 缝隙的大小应保证各个小区内的浇筑料自由膨胀，位置合适的膨胀缝同时也可以成为控制缝。在高温区段(>600℃)应根据膨胀缝的间距，将膨胀缝的宽度控制在3～4mm。膨胀缝和控制缝设置在距离凸角200mm上下的平面上，而不呢馆设置在凸角和尖锥中。膨胀缝和控制缝两侧的浇注料开裂趋势较大，可适当加大扒钉密度。 03膨胀缝的宽度控制 膨胀缝的宽度与工作温度和控
