解决窑炉内衬磨损问题
400-188-3352

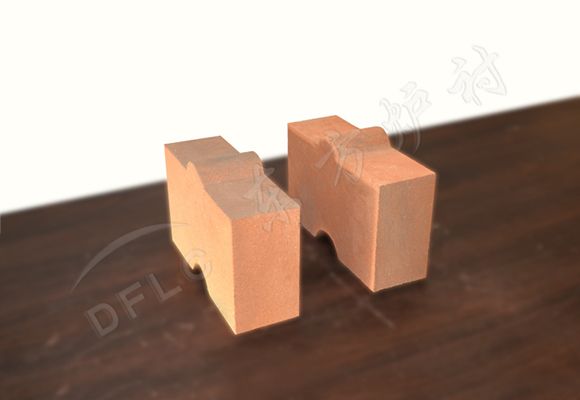

磷酸盐结合高铝耐磨砖是用致密矾土熟料为骨料，以磷酸盐为结合剂，经髙压成型、中温热处理而制得。制品的热震稳定性、耐磨性和抗化学侵蚀性优良。产品广泛用于CFB锅炉旋风分离器以后的混合室、竖井烟道等部位。
磷酸盐结合高铝耐磨砖采用致密矾土熟料作为主要骨料，结合磷酸盐作为结合剂，通过高压成型和中温热处理工艺精制而成。这种独特的制造工艺赋予了砖体卓越的热震稳定性，使其能够在快速温度变化的环境中保持结构完整性。
此外，该产品的高铝含量和磷酸盐结合剂的使用，使其具有出色的耐磨性和抗化学侵蚀性，特别适用于需要高耐久性和稳定性的工业应用。其优异的性能确保了在恶劣工况下的长期可靠运行。
高耐火度主要成分为高铝矾土熟料，耐火度可达1750℃以上。
优异的热震稳定性能够在快速温度变化的环境中保持结构完整性，避免开裂或剥落。
高耐磨性致密的结构和磷酸盐结合剂的使用，使其在高速气流或颗粒冲刷下仍能保持表面完整。
强抗化学侵蚀性能够抵抗酸、碱等化学物质的侵蚀，延长使用寿命。
| 项目 | 牌号 | |
| DFP | DFPA | |
| Al2O3 ，% ≥ | 75 | 80 |
| 显气孔率AP，% | 20 | 20 |
| 0.2MPa荷重软化开始温度RUL，℃ ≥ | 1350 | 1450 |
| 常温耐压强度CCS，MPa | 90 | 95 |
| 耐磨性(ASTMC-704)cc | ≤7 | ≤6 |
| 体积密度BD，g/cm³> | 2.7 | 2.8 |
注:可根据使用条件调整技术性能指标。
![合肥热电集团有限公司](https://www.zzdflc.com/dm-content/uploads/a52e97d95fab72a9ac96a11cb97d3768.jpg!420x288")
![中国石油锦西石化分公司](https://www.zzdflc.com/dm-content/uploads/c2d68bb28a1a3f7b8fd43fe78d907293.jpg!420x288")
![大土河能源科技股份有限公司](https://www.zzdflc.com/dm-content/uploads/a989b1c66a4c4e6d55e5b69fab784d11.jpg!420x288")
![阳煤集团和顺化工有限公司](https://www.zzdflc.com/dm-content/uploads/f7a5402c650701842aedc40245dd4a66.jpg!420x288")
![乾安县聚太生物发电有限公司](https://www.zzdflc.com/dm-content/uploads/167948f13a9719b052bcd9aee1b2cfb1.jpg!420x288")
![阳泉市南煤龙川发电有限责任公司](https://www.zzdflc.com/dm-content/uploads/d18aaa7ad8552b24b9785db7969f1ae5.jpg!420x288")
东方炉衬遵从高质量发展及专业化服务的核心理念，重视技术发展与创新，目前是国家级高新技术企业，河南省“专精特新”企业，河南省热工窑炉用节能低碳耐火材料工程研究中心，拥有发明专利18项，实用新型专利30项，外观专利12项，PCT国际专利2项；同时配备了一支冶金工程施工总承包贰级、防水防腐贰级资质的专业筑炉施工团队，项目经理、技术服务工程师及现场施工人员持证上岗。
