解决窑炉内衬磨损问题
400-188-3352
洞悉行业发展，关注企业动向

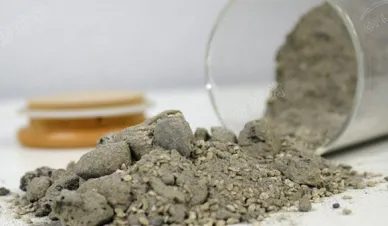

如何提高耐磨浇注料的强度和耐磨性
耐磨浇注料的强度、耐磨性能，核心取决于骨料体系、基质配方、结合体系、外加剂、施工养护、烘烤制度六大块，下面按工厂实操思路来讲，适合耐火材料从业者。一、骨料选型（耐磨性最关键）耐磨主要靠骨料抵抗冲刷磨损，基质负责包裹骨料、传递应力。优选高硬度骨料高温工况：棕刚玉、白刚玉、碳化硅、电熔镁铝尖晶石；中低温：高铝矾土熟料（特级 / 一级）；抗渣冲刷：搭配 SiC，SiC 抗磨、抗热震，但氧化气氛高温下注意防氧化。原则：骨料硬度＞工况介质硬度；颗粒形状优先棱角状，咬合更好，不要太多圆润河卵石类骨料。颗粒级配优化采用紧密堆积理论：粗骨料形成骨架，中细颗粒填充空隙。注意：粗骨料不能过多，否则基质包裹不足，界面薄弱，容易掉粒。粗颗粒：承担骨架，抵抗冲击磨损；细颗粒：填充空隙，降低气孔率。 空隙率越低，致密度越高，…

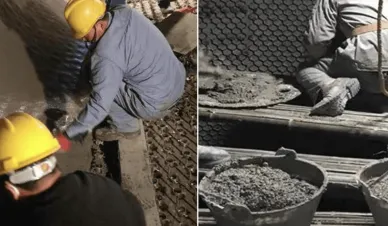

耐火浇注料爆裂原因与防爆措施浅析
耐火浇注料作为现代耐火材料体系中的重要分支，凭借施工便捷、整体性好、使用寿命长等优势，被广泛应用于冶金、建材、化工等高温工业窑炉的内衬砌筑与修补。然而在实际服役过程中，耐火浇注料偶发的爆裂现象不仅会缩短设备使用寿命、增加维修成本，更可能引发安全事故。因此，深入分析耐火浇注料爆裂的成因，并有针对性地采取防范措施，对于保障生产安全与设备稳定运行具有重要意义。一、耐火浇注料爆裂的主要原因耐火浇注料的爆裂往往并非由单一因素引起，而是温度、工艺、材料、环境等多重因素相互作用的结果。归纳起来，主要有以下几方面：1. 温度骤变引发的热应力损伤。 耐火浇注料在使用和烘烤过程中，若温度升降过快，材料内部各部位因温度梯度不同会产生不均匀的热膨胀与收缩，从而在内部积聚热应力。当热应力超过材料自身的强度极限时，便会产生裂纹，…
耐火浇注料质量下降的原因都哪些
耐火浇注料的质量关乎着施工项目的质量，作为浇注料生产厂家，有时候经常听到有客户诉苦浇注料的 施工质量不符合预期，浇注料质量不好等等声音。其实导致浇注料质量下降的原因几乎全是没有掌握正确的保存方法或者施工方法。那么耐火浇注料质量下降的原因是什么?有下面4点： 1、关于耐火浇注料施工质量的好坏，着重需要关注的有四个要点：锚固件的规划及施工质量、施工时浇注料含水量、施工时现场的温度、后期维护及耐火浇注料的烘烤。 2、在拌合浇注料加水的过程中，加水量的多少至关重要。例如加水量如果过大，那么浇注料就会出现较为稀的现象，流动性加大，影响浇注料的施工强度。但是如果加水量过少又会导致骨料同粉料不容易拌合，造成堆积，然后会导致其结构松散，施工质量下降。 3、浇注料质量好坏的另一个重要因素是温度。温度的短时骤变会让浇注料很快损坏…

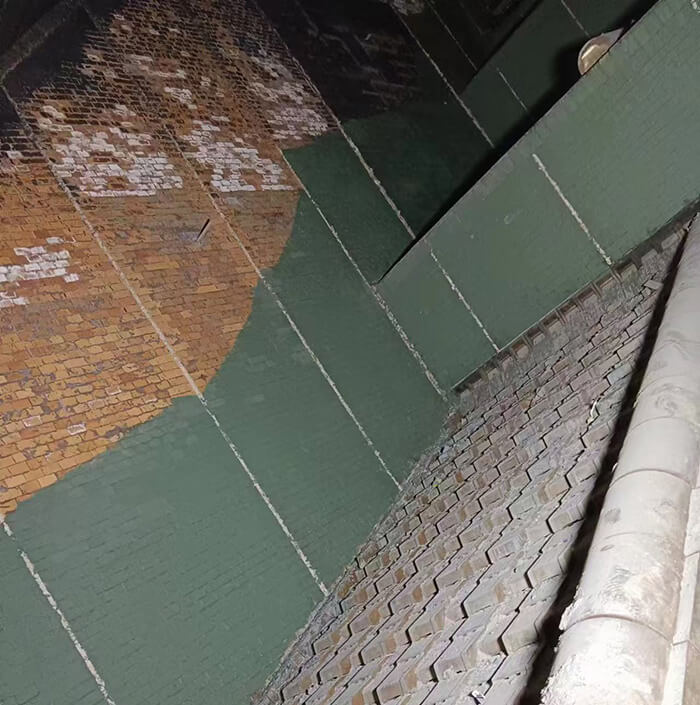

工业锅炉窑炉节能高温陶瓷涂料减少煤炭燃气的消耗
工业锅炉窑炉节能高温陶瓷涂料减少煤炭燃气的消耗，国际能源危机蔓延，能源供应紧张，加之环保政策趋严，要很好的利用好能源，改造好锅炉窑炉的燃烧效率。志盛威华推出工业节能陶瓷涂料，提高企业的生产利润率，这是一种高温远红外辐射节能涂料是一种耐高温、强辐射率、耐蚀性和高耐磨性的特种功能节能涂料，是北京志盛威华公司采用纳米技术，纯无机材料精加工而成，科技技术含量世界领先。涂料的工作节能原理是通过涂料涂层红外反射，改善炉内热交换、提高炉膛内温度场强及均匀性、使燃料燃烧更充分，达到增加热效率，降低排烟温度，大大提高耐火材料热效率，减少能耗、节约能源和延长炉体内衬使用年限。ZS-1061耐高温远红外节能陶瓷涂料涂层抗热冲击能力极佳，涂层不龟裂，不脱落，耐高温氧化腐蚀性好，耐磨性能高。 锅炉内壁耐高温远红外节能陶瓷涂料是一种用于工…
提高窑炉内通风条件、换热条件的三个必要措施
窑炉烧砖的过程，就是坯体在窑内与燃料燃烧产生的热量进行热交换的过程，燃料燃烧产生的热量不断地传给坯体，使坯体温度不断提高，直至达到坯体中各种组分进行化学反应的温度，使化学反应完全，将坯体烧成砖。燃料燃烧需要氧气，这部分氧气是由经过冷却带的预热的空气流带到烧成带的，高温热空气促进了燃料的燃烧。燃料燃烧放出的热量要传递给坯体，高温炽热气体是加热坯体的媒介，是窑内主要的传热方式，燃烧后的高温制品需要冷却到常温以便出窑，又是靠流入窑内的冷空气将热量带走。预热带湿坯排出残余水分及干坯不断预热升温，还是依赖于来自烧成带的热烟气流。所以，坯体在窑内烧成时，一刻也离不开气体的流动。要提高窑内的通风条件、换热条件，需要从以下三方面着手：01让窑内具有较大的综合换热系数为了加快火行速度，强化燃料燃烧，强化预热和冷却过程，…

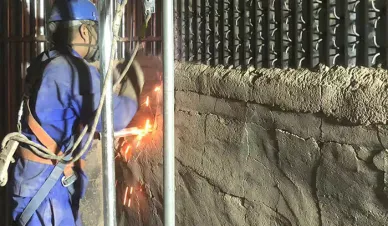

耐火喷涂料和耐火修补料两者有什么不同
耐火喷涂料和修补料是不定形耐火材料中的重要品种，也是近十几年来发展较快的一种材料，其产量仅低于耐火浇注料。在窑炉及热工设备上，可用于喷涂新衬体，也可用于炉衬的修补。生产实践证明，该类材料是加快施工进度、缩短修炉时间、延长窑炉使用寿命、降低耐火材料消耗的一项有效技术措施，是具有发展前途的良好材料，受到国内外的普遍重视。 一、耐火喷涂料 耐火喷涂料是用喷枪将耐火混合料喷射到受喷面上，即用喷涂方法施工的材料称为耐火喷涂料。喷涂是利用喷射机或喷枪进行的，是筑炉和补炉中的一项新工艺。耐火喷涂料在管道内借助压缩空气或机械压力以获得足够的速度，通过喷嘴射到受喷面上，便能形成牢固的喷涂层。其喷涂方法分为湿法、干法和火焰法3种;按受喷面接受物料的状态又分为冷物料喷涂法和熔融物料喷涂法2种。 湿法喷涂是指耐火喷涂料添加水或液体结合…
耐火浇注料如何留设膨胀缝
01耐火浇注料的收缩和膨胀 耐火浇注料在第一次加热过程中，在50℃～200℃时脱水和900℃～1000℃烧结时会出现两次体积收缩。在其他温度范围内，加热将使浇注料膨胀。经过第一次加热后，浇注料一般不再收缩。 为防止体积变化产生的应力对浇注料造成破坏，衬料必须划成对角线尺寸不大于1.5m的小区，分区浇筑并在每个浇筑区的分界线处留出膨胀和收缩的缝隙。 02膨胀缝的影响范围 缝隙的大小应保证各个小区内的浇筑料自由膨胀，位置合适的膨胀缝同时也可以成为控制缝。在高温区段(>600℃)应根据膨胀缝的间距，将膨胀缝的宽度控制在3～4mm。膨胀缝和控制缝设置在距离凸角200mm上下的平面上，而不呢馆设置在凸角和尖锥中。膨胀缝和控制缝两侧的浇注料开裂趋势较大，可适当加大扒钉密度。 03膨胀缝的宽度控制 膨胀缝的宽度与工作温度和控…

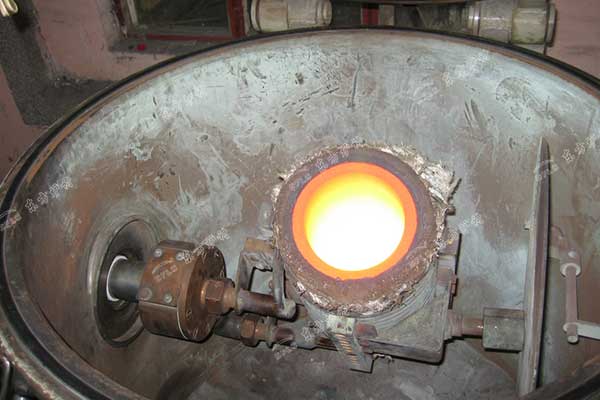

熔铝炉用耐火材料开裂损坏的原因及解决方法
熔铝炉一种有铝熔炼技术研制的一款新型高效节能炉，其在使用的时候，能够很好的满足铝熔炼工艺中，有利的改善劳动条件和生产效率等。当然，作为低温锅炉中的一款，熔铝炉的使用温度恰到好处，一般运行温度在800~950℃，但是因铝及其铝合金活性高的特点。熔融后与20℃的水性质较为接近。 相对于使用温度在800~950℃的中低温锅炉，熔铝炉在使用耐火材料的时候也是极其广泛，不过还是东兴耐火材料种类多，而熔铝炉在运行的时候，材料具有极强的渗透性，很容易就浸透耐火材料并与之发生化学反应，从而引起耐火材料体积上的变化，逐渐的产生裂纹并使得耐火材料的表面收到损坏，那么熔铝炉用耐火材料开裂算怀的原因及解决措施方法都有哪些呢? 熔铝炉用耐火材料开裂损坏的原因： 一、因铝水具有极强的渗透效果，在锅炉运行过程中，铝水会渗透耐火材料中的气孔或…

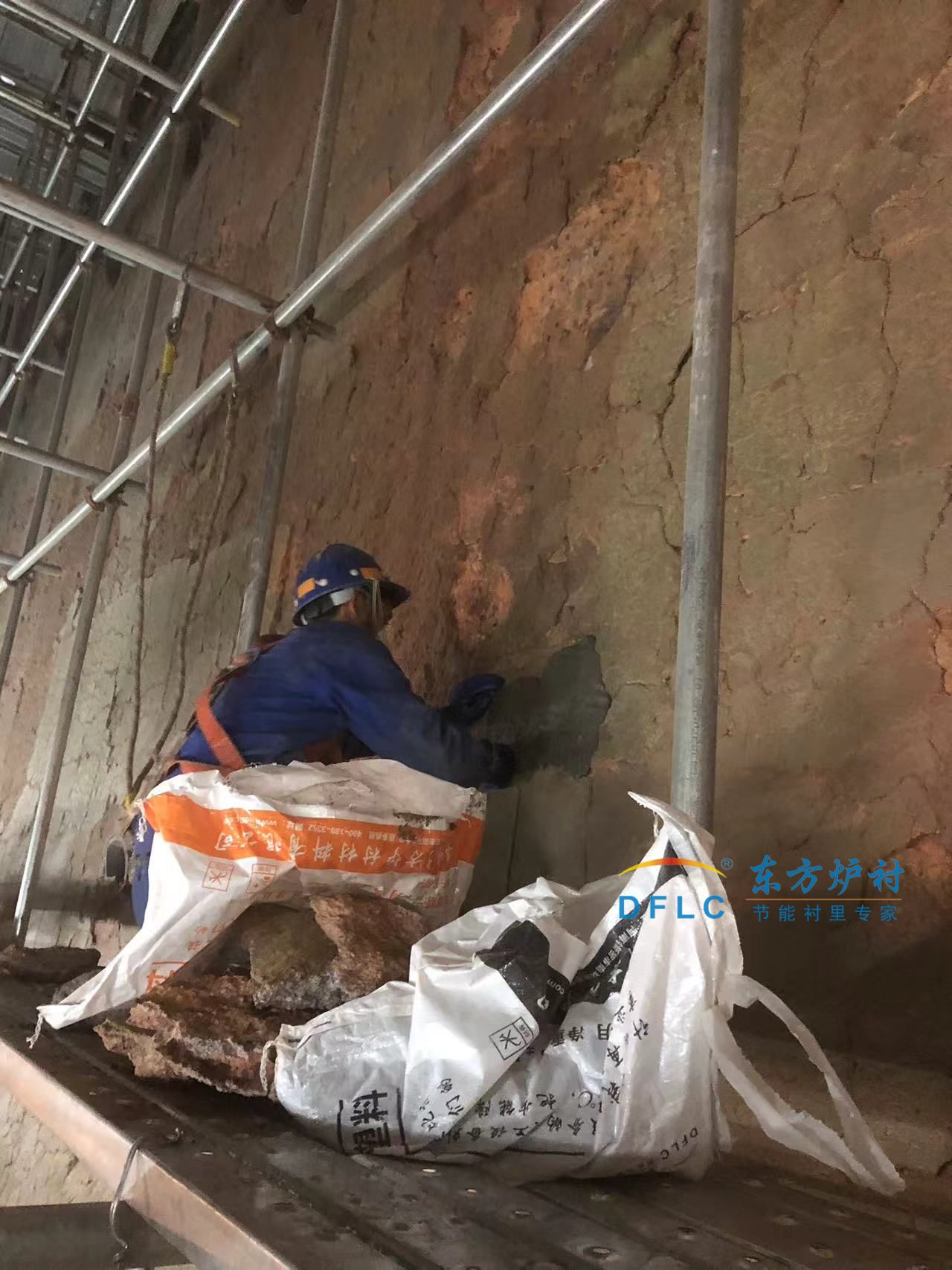

耐火浇注料夏季施工关键技术要点及注意事项
耐火浇注料是工业窑炉、高温设备内衬施工的核心材料，其施工质量直接决定设备的耐高温、抗冲刷、抗剥落性能及整体使用寿命。夏季高温、强光、干燥、多雷雨的复杂气候条件，会极大干扰浇注料的水化反应进程，极易出现初凝过快、流动性衰减、表面结壳、内部空鼓、开裂、强度不足等质量缺陷，严重影响耐火衬体的结构稳定性和使用性能。为规范夏季施工流程，规避质量隐患，保障施工安全与工程质量，结合高温施工特性及行业规范，现将耐火浇注料夏季施工全流程注意事项总结如下。材料管控方面，夏季环境温度高于30℃时，需严格管控浇注料干料、骨料及拌合用水的温度，所有物料温度必须控制在30℃以下。严禁将耐火浇注料、骨料、粉料长期露天暴晒，需将物料转移至阴凉通风的仓储区域堆放，烈日暴晒后的物料需提前静置降温，确认温度达标后方可使用。同时，…
耐火浇注料如何施工，需要注意什么？
耐火浇注料又被称之为不定型耐火材料，是一种由耐火物质制成的粒状和粉状材料，并加入一定量结合剂和水分共同组成。它具有较高的流动性，适合用浇注方式来进行施工，是无需加热就能够硬化的不定型耐火材料。其一般在使用现场多以浇注、震动或捣固的方法浇筑成型，也可以制成预制件使用。下面就为大家介绍耐火浇注料在施工时应该注意哪些。一、施工前期需要知道和注意的知识施工时要严格控制加水量，如果在冬天较冷的环境下施工，那么温度必须大于5℃，并且要具备一定的防冻措施。耐火浇注料必须采用搅拌机混料，严禁人工搅拌。锚固件必须加膨胀帽或涮沥青漆。最后耐火浇注料严禁与其他浇注料混合使用。二、施工前的准备和检查要准备好耐火浇注料的施工设备和现场清理设备，确保设备的工况完好，可以正常使用。锚固件材质、尺寸、布置及其焊接质量与周围耐火砖的失水预防措施…
轻型耐火材料种类都有哪些
耐火材料是锅炉施工使用较为基础的一款耐火材料。锅炉施工以及锅炉后期的运行，都离不开耐火材料的支撑。但是说起耐火材料，往往被大家吸引眼球的都是耐磨耐火性能比较好的耐火材料，像一些保温的或者是耐酸的，都很少被人提及。不被别人说不代表他就没有用，恰恰相反，轻型耐火材料也是很重要的一个分类，轻型耐火材料种类都有哪些呢? 我们常见的轻型耐火材料，其性能大都是保温或者隔热类型的，以耐火浇注料居多。而轻型耐火材料种类与耐火材料种类是一样的。轻型耐火材料是耐火材料的其中之一。轻型耐火材料也可以分为定型耐火材料以及不定形耐火材料。定型耐火材料为轻质耐火砖为主要产品。而不定形耐火材料则是耐酸浇注料为主要产品。 轻型耐火材料中的定型耐火材料耐火砖种类有：耐酸瓷砖、轻质保温砖、聚青莫来石耐火砖、微珠砖微孔轻质砖、…
循环流化床锅炉耐火材料应用现状与技术挑战
一、CFB耐火材料分类与典型品种目前国内循环流化床锅炉（CFB）耐火材料按功能可分为三大类：耐磨耐火材料：包括砖、浇注料、可塑料和灰浆，用于高磨损区域如炉膛、分离器；常规耐火材料：侧重高温防护，应用于非直接冲刷部位；耐火保温材料：兼具隔热与密封功能。主流耐磨材料品种包括磷酸盐制品、硅线石系、碳化硅系、刚玉系等，其中磷酸盐材料因成本优势早期被广泛采用，但存在中温区（850~900℃）性能不稳定的缺陷；硅线石材料虽高温性能优异，却因CFB运行温度不足导致潜能未释放；碳化硅在氧化气氛下易失效，而刚玉制品热震稳定性差，频繁启停易导致塌落。二、现存技术瓶颈与失效机理物理性能不匹配：CFB低温燃烧特性（850~900℃）使多数耐火材料无法达到最佳烧结状态，耐磨性难以充分发挥。例如磷酸盐浇注料在未充分烧结时强度不足，…
