循环流化床锅炉处理各部分膨胀的解决方案

文章出处:东方炉衬  发表时间:2018-07-31

循环流化床锅炉运行时,当温度过高,锅炉使用耐火材料就会出现膨胀的现象而这种现象一旦出现,我们就不能置之不理,那么循环流化床锅炉应该如何处理锅炉内部各部位出现的膨胀问题呢?

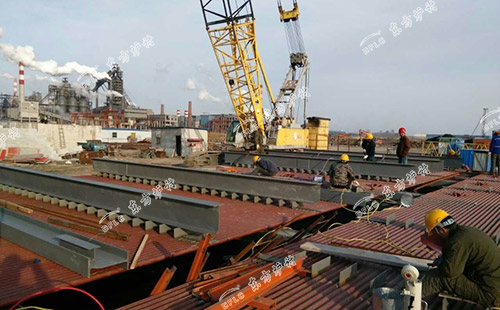

循环流化床锅炉各部位膨胀

循环流化床锅炉每个部位膨胀的方向都是不同的,就像炉膛水冷壁、汽冷旋风分离器及尾部烟道全部悬吊在顶板上,由上向下膨胀。而炉膛左右方向通过刚性梁的限位装置使其以锅炉中心线为零点向两侧膨胀。尾部受热面则通刚性梁的限位装置使其以锅炉对称中心线为零点向两侧膨胀。高温绝热旋风分离器、返料器和空气预热器均以自己的支撑面为基准向上膨胀,前后和左右对称膨胀。

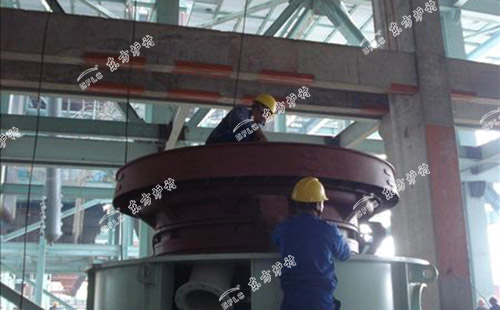

循环流化床锅炉运行时各部位膨胀方向

而刚性梁的作用主要是为了防止锅炉内外膨胀破坏受热面和炉内压力波动毁坏炉墙,锅炉设置了水平绕带式刚性梁,能在各种不利做工的环境下,确保水冷壁和包墙过热器的安全。绕带式刚性梁系统围绕炉膛和尾部对流烟道的水平刚性梁组成,刚性梁通过蹬形夹和连接板固定在管墙上。

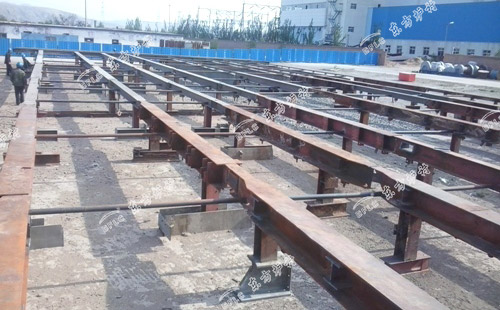

刚性梁的使用

而面对循环流化床锅炉运行时各部位的膨胀东方炉衬给出的解决方案是:

循环流化床锅妒采用支吊结合的固定方式,炉膛常采用全悬吊结构,旋风分离器可以采用全悬吊结构,或采用中部支撑结构,返料装置可以采用钢梁悬吊装置,或采用底部支撑结构。为解决燃烧室与分离器、回料阀、冷渣器、床下启动燃烧器之间以及分离器与回料阀、尾部对流烟道之间的三向膨胀,需要安装既能耐高温、又能抗磨损的非金属膨胀节。由于炉膛整体向下膨胀,与炉膛连接的二次风管与母管、给煤机下煤管与燃烧室、石灰石管与母管之间也有相对膨胀,其膨胀结构可采用不锈钢多波纹膨胀节补偿。有外置换热器的循环流化床锅炉,外置换热器与炉膛和分离器的连接管也要采用密封膨胀结构。

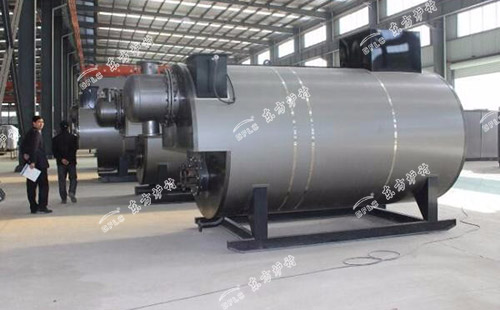

各部位膨胀的解决方案

针对循环流化床锅炉各部位膨胀的现象说到这已经算是基本说完了,不过有一点需要我们认真的注意一下,就是流化床锅炉在使用非金属膨胀节的时候,一定要按照图纸要求控制偏置量,避免热态膨胀受阻损坏设备。
