欢迎光临郑州东方炉衬材料有限公司官网!

节能衬里专家-解决窑炉耐磨问题

热工窑炉内衬及耐火保温材料生产型企业

全国技术服务热线:

400-188-3352 132-0388-5388

热门搜索: 高强耐磨耐火浇注料钢纤维耐磨浇注料抗热震耐火浇注料刚玉自流式耐火浇注料

流化床耐材

您的位置:首页 > 产品中心 > 流化床耐材

返料管用耐火浇注料

循环流化床施工时,返料管运营是否正常是直接关系锅炉运行的重点,而返料管在施工时,主要选用的是高强高铝耐磨耐火浇注料。 高强高铝耐磨火浇注料是AL2O3含量大于75%的高铝骨料为颗粒原料再配合外加剂及结合剂配制而成的不定形耐火材料。

咨询热线:400-188-3352

  • 产品介绍
  • 推荐案例

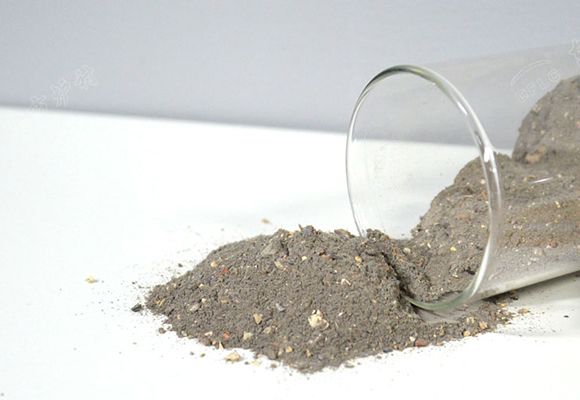

    返料管用耐火浇注料

    广泛适用于各种热工窑炉

    高强高铝浇注料是在传统配比以高铝质原料为骨料和粉料,加入结合剂制成的耐火浇注料。而东方炉衬在配制高强高铝浇注料的基础上,调整了颗粒级配,增添了不同的外加剂,减少水泥用量,改善性能,提高了中温度强度和荷重软化温度,降低了导热系数,热稳定性好。炉体结构整体性强,气密性优于砖砌炉,延长炉龄,节省修炉费用,经济效益显著等高铝质耐火浇注料特点。

    高强高铝浇注料具备抗渗透、耐侵蚀、抗冲击、耐磨损,力学性能好等特点,广泛应用于电站锅炉及其它热工窑炉前后拱、炉顶、尾部炉墙等部位;

    产品理化指标

    产品使用方法

    耐火浇注料在使用过程中应注意以下四个关键环节,即拌合、浇注、养护、烘烤。其中任何一个环节出现问题,都可能会导致产品性能下降或使用失效。

    1、拌合

    拌合分为机械拌合和人工拌合。目前行业内均采用强制式或砂浆搅拌机拌料,不使用人工拌合。设备和工具:强制式或砂浆搅拌机、水桶、磅秤、振动棒、工具锨、手推车等。

    施工用水量以该批次产品质检单表明的用水量为标准,严格按照标准执行,做到准确计量。

    拌合:先干拌后湿拌。以先大袋后小袋的顺序,将散状料投放到搅拌机中干拌1-3min,使之拌合均匀。每次拌合的重量根据机械和施工量来确定;根据料重按规定的用水量准确称出每次拌合所需用水,加入到已拌合均匀的干料中,充分搅拌。时间不少于3min,使之具有适宜的流动性,方可出料供浇注使用。

    注意事项:①施工过程所用的工具如搅拌器、水桶、工具锹等需预先清理干净,不得混入石灰、砂砾、硅酸盐水泥等其它杂物。②拌合时用水必须是清洁的自来水。在可振动出浆的情况下,尽量少用水,已达到较好的施工效果。③每次拌合量不易过多,应根据搅拌机的种类型号而定,否则会造成搅拌机卡滞,停转。浇筑剩余的已凝结的块料不能加水再次拌合使用。

    2、浇筑

    浇筑料施工前必须检查锚固件是否焊牢,500℃以上部位要采用耐热抓钉。锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹,以缓冲受热后的膨胀力,并将模具内杂物清除。

    新拌合好的浇注料应迅速进行浇注,一般应在20min以内浇注完毕。将拌合好的浇注料倒入模具内,并及时用振动棒插入振捣,振捣要均匀。待浇注料表面翻浆有气泡排出,表面呈浆状时在移动振动棒,移动速度为1-2m/min,拔出振动棒时速度要慢。

    浇注完毕后未凝固之前,现场温度必须保持在10℃以上(10-30℃),现场温度低于10℃,须采取相应的升温保暖措施,否则会造成缓凝,导致产品性能下降。

    注意事项:①震动后的浇注料表面宜保持自然,不宜用工具抹光,更不允许在表面撒水泥细粉抹光。②振动棒要有备用,以免在振动棒出现故障时,备用棒能及时启用。③施工完毕后,施工体24h内,特别是浇注料在硬化之前,严禁挪动、震动或捣打,否则,浇筑体会产生裂纹甚至完全破坏。④浇注料应连续施工,因各种原因不能连续施工时,可留施工缝,并且留在膨胀缝处,否则施工缝做成麻面,即在浇注料上划深10mm,宽20mm左右的十字沟,间距100mm左右。

    3、养护

    主要使用工具是聚乙烯塑料薄膜,草袋等。环境温度要求与控制:浇注体的养护温度在15-35℃之间为宜,超出此温度区间,应采取相应的升温或降温措施,否则会造成产品使用性能下降。

    浇注料硬化后,需立即用聚乙烯塑料薄膜覆盖住施工体表面,上面再加盖湿草袋,以防止水分蒸发,促使水泥活化。硬化后,一天内禁止敲打、震动,根据硬化情况,一般硬化24-30h后可以脱模。

    脱模后,据需养护两日,养护时继续加盖聚乙烯塑料薄膜和湿草袋。养护三日后,揭去塑料薄膜和草袋。使硬化体在空气中自然干燥一天,即可烘烤。

    4、烘烤

    烘烤是浇注料使用的最后一个关键环节,由于浇注体比较致密,因此在烘烤时需绝对禁止升温过快,否则会造成崩裂事故。

    保存方法

    企业介绍

    客户问答

  • 浇注料预制件价格比浇注料价格贵很多吗?

    因为浇注料预制件厂家直接在厂里就做好的,在施工的时候就渐趋了很多的施工工序,而且施工工艺比较简单;而浇注料因为是不定形的产品,在施工的时候还需要一道道的工序把关,所以施工程序较为多,故浇注料预制件价格要比浇注料的价格贵上许多,但具体的还是需要根据施工部位来决定,具体的价格可以直接在线咨询东方炉衬客服经理,我们会根据你的使用情况,为您说出较为准确的价格。更新于2018-08-17

  • 锚固件的使用深度范围是多少?

    锚固件的使用一般是根据施工经验锚固在混凝土墙或实心砖墙上不少于25mm,锚固在加气混凝土墙或空心砖墙上不少于5mm。使用时应严格按照使用来确定。更新于2018-08-16

  • 锅炉使用耐火砖砌筑的方法有哪些?

    在施工的时候,应该严格的按照使用步骤进行施工;从下往上,从里到外的原则去施工,而锅炉的上锅筒下部及对流管束间隔焰板浇砼时由上至下进行。炉墙气密性要求高,灰缝饱满度要求:红砖不低于85%;耐火砖不低于90%。红砖砌筑时采用挤浆法,耐火砖砌筑采用刮浆法施工。更新于2018-08-16

  • 磷酸盐结合高铝砖使用部位有哪些?

    磷酸盐结合高铝砖一般有拉钩砖和吊挂砖两种,一般用在炉膛炉顶的比较多,当锅炉使用的时候,使用吊挂砖或者是拉钩砖的时候,能够有效的增强炉膛内壁的磨损特点,是外部涂抹的浇注料不易脱落,更为坚固。更新于2018-08-16

  • 莫来石耐火砖是保温产品吗?

    莫来石耐火砖一般为聚青莫来石耐火砖,在配制的时候里面有加入聚青球,属于轻质保温系列的一种,具有保温的效果;莫来石耐火砖在使用的时候也需要根据使用的部位来决定性能,不能随意使用,更不能直接接触火面。更新于2018-08-16
