解决窑炉内衬磨损问题
400-188-3352
洞悉行业发展，关注企业动向
刚玉浇注料脱模时间如何把控？
循环流化床锅炉使用耐火浇注料施工时，在浇注料浇注完毕之后，会对浇注料进行养护工作，一般的养护时间是48小时，等浇注料完全硬化之后，进行脱模然后使用。刚玉浇注料是循环流化床锅炉一般都会选择被使用在向火面或者是耐磨损能力较强的部位，刚玉浇注料在浇注使用的时候，也是需要先浇注养护的，而刚玉浇注料脱模时间应该如何把握? 刚玉浇注料脱模时间如何把握?刚玉浇注料在浇注成型的时候，首先需要先把作业面清扫干净，然后支搭磨具，将搅拌好的刚玉浇注料倒入模具内，进行固定成型,成型完毕的浇注料应先将表面部位进行平整处理，使其表面达到光滑,成型之后的浇注料不可二次遇水，以避免坯体表面出现干燥裂纹的现象;需要注意的是，成型之后的刚玉浇注料边缘会有多余的泥料，故需要将其清洗干净，避免脱模之后造成坯体边缘不平整从而影响外观质量或者尺寸偏差过大…
锅炉浇注料筑炉裂纹成因分析与防治措施
锅炉浇注料筑炉后出现裂纹是一种严重的安全隐患，可能引发设备损坏甚至生产事故。深入分析裂纹成因并采取针对性防治措施，对保障锅炉安全稳定运行至关重要。施工工艺不当导致的裂纹浇注料施工过程中的工艺控制是影响质量的关键因素。首先，水灰比控制不当会直接导致裂纹产生：加水量过多会造成材料内部气孔率增高、强度降低；加水不足则影响流动性，振动不密实留下气孔洞穴。其次，搅拌与振动时间需精确把控——搅拌不足导致混合不均，振动过长则引发材料分层。施工环境温度低于5℃时易出现假凝现象，而拌合料须在30分钟内用完，并确保连续浇注。脱模时机过早会损伤未充分硬化的浇注料结构，承重模板需待强度达70%方可拆除。养护期间自然干燥不充分会导致烘炉时水分集中排出引发爆裂。烘炉过程应遵循"慢升温、长恒温"原则，严格按曲线操作，温度波动控制在±20℃…
炼钢用耐火材料的技术发展与创新应用
在现代钢铁冶炼工业中，耐火材料作为炼钢设备的"保护铠甲"，其性能优劣直接影响着生产效率、产品质量和设备寿命。随着炼钢技术的不断进步，耐火材料体系也在持续创新升级，形成了专业化、系统化的技术解决方案。转炉耐火材料的技术突破转炉作为现代炼钢的主要设备，其服役环境极其苛刻。当前主流配置中，炉帽、出钢口、熔池和炉底等重要部位普遍采用镁碳砖材料体系。该材料以70-75%的MgO和16-20%的石墨为主要成分，通过优化的颗粒级配和结合系统，实现了2.8-2.9g/cm³的体积密度和25-30MPa的耐压强度。特别值得注意的是，在承受更高机械应力的耳轴和渣线部位，采用高强度镁碳砖可使耐压强度提升至30-42MPa范围。最新技术进展表明，通过引入纳米碳材料和稀土氧化物改性剂，新一代镁碳砖的抗氧化性能提升了40%以上。国内某大型…
水泥窑用耐火浇注料性能比较与分析
耐火浇注料作为水泥窑内衬的关键材料，其性能直接影响窑炉运行效率与使用寿命。目前市场上主流产品包括碱性浇注料、高硅质浇注料和高铝质浇注料三大类，各自具有独特的性能特点与应用场景。一、碱性浇注料的特性与应用碱性浇注料以镁质和镁铝尖晶石质材料为主要成分，其最突出的优势在于出色的抗碱性。在水泥窑高温环境下，这类材料能有效抵抗窑气中碱性物质的侵蚀，保持结构稳定性。镁质材料因其高熔点（2800℃）特性，特别适用于窑内高温区域。镁铝尖晶石浇注料则通过尖晶石相的引入，在保持抗碱性的同时，改善了纯镁质材料的性能缺陷。然而，这类材料存在明显局限性：热膨胀系数普遍较高（通常＞10×10⁻⁶/℃），导致抗热震性能较差。在窑炉启停或温度波动时，容易产生裂纹甚至剥落。当前主要通过以下技术手段进行改良：引入微孔结构缓冲热应力；…
高炉炉缸整体浇注修复技术
高炉炉缸浇注修复技术是一种快速重构高炉炉缸陶瓷杯与安全传热结构的新技术。高炉炉缸使用后期，初始陶瓷杯消失，炭砖层因溶蚀、磨损、侵蚀而变薄，炉缸散热热流强度变大，且炭砖直接与铁水接触，存在炭砖持续溶蚀变薄而渗铁漏铁的隐患。本技术直接在变薄的炉缸炭砖层上浇注一层耐高温、抗渣侵蚀、不溶于铁水的整体无缝陶瓷杯，阻隔炭砖与铁水直接接触，既阻止炭溶解，也降低炉缸散热热流强度，并形成一个新的、稳定有效的炉缸传热系统，同时1150℃铁水凝固等温线离开炭砖表面向炉内偏移至新浇注的整体陶瓷杯内表面，从而实现炉缸安全长寿。 东方炉衬高炉炉缸浇注修复技术系统解决方案包括材料、装备与施工。所用材料是专门针对高炉炉缸浇注工艺环境开发的溶胶结合刚玉碳化硅泵送浇注料，该材料具有优良的抗渣铁侵蚀、抗冲刷性能，并具有可泵送与快干防爆的性能。联合荣…
熟料冷却机耐火材料选用、结构设计与施工维护技术要点
在水泥生产系统中，熟料冷却机作为衔接回转窑与后续工序的关键设备，承担着将出窑温度高达 1400℃的高温熟料冷却至 100℃以下的核心任务。因设备前后端温差显著，工作层最热端耐火材料温度通常不超过 1200℃，低温部位不超过 1000℃，特殊的工况条件对冷却机耐火材料的性能、结构设计及施工维护提出了极高要求。以下从耐火材料选用、关键部位结构优化、施工技术规范及维护要点四个维度，系统梳理熟料冷却机的技术要点。一、冷却机各区域耐火材料选用策略冷却机不同区域面临磨损、腐蚀、热震等差异化工况，需针对性匹配耐火材料，以保障设备长期稳定运行。（一）核心区域材料选型根据温度梯度与工况特点，冷却机耐火材料选用需遵循 “高温区重耐热抗蚀、低温区重耐磨抗压” 原则，具体选型如下表所示：设备区域核心工况推荐耐火材料关键性能要求篦式冷却…
浇注料打多厚是最合理的？
耐火浇注料是没有经过高温烧成的耐火材料，是在使用过程中，随着炉内温度进行烧结，完成必要的物理化学过程，来满足使用需求。 而在施工过程中，由于不同炉型和不规则部位的现实情况，致使一些用户存在炉衬浇注料到底打多厚才是最理想的呢的问题。 当然是要根据使用环境和使用周期的要求而定，基本是根据设计图纸设计的厚度而定，一般情况下的厚度为200-230mm，也有是根据部位的条件打150-200mm厚的。 但是还有一些情况，如果打80mm厚的，有的用户提出来，我们要打50mm厚的，这样炉重 会轻些。可是打50mm厚的，一般是喷涂料或是涂抹料。50mm的也能打耐火浇注料，但是使用周期相对会短，还有就是要求30mm厚的，如果是30mm厚的只能是涂抹或者是可塑料。 但是，如果是可塑料是直接打在炉子上的，如果做保温材料，…
耐磨耐火浇注料脱落怎么办？
cfb锅炉炉膛施工时，大面积施工都会选择耐火浇注料进行施工，主要是因为浇注料施工方便，使用性能高。但是一些像cfb锅炉本身就是一个磨损较为严重的锅炉，面对磨损区域磨损严重导致耐磨耐火浇注料脱落怎么办?应该如何补救呢? 磨损区域耐磨耐火浇注料脱落会造成受热面局部直接受到高温烟气的冲刷，不仅受热面的热偏差增大，管壁磨损量也会迅速增加，很容易发生爆管事故。另外，返料器耐磨耐火浇注料脱落后会造成返料器内床料流化不良，严重时不能正常回料，导致直接影响锅炉的运行。 密相区耐磨耐火浇注料脱落损坏的主要原因石因为：施工时设计不合理，如销钉、抓钉的密度、高度、材质选取不合理。选取的耐火耐磨浇注料的成分不符合规定，影响了稳定性、耐压强度、抗折强度、耐磨性、热振稳定性和重烧变化率等指标达。施工工艺不良，如拌料的水质、水量、…

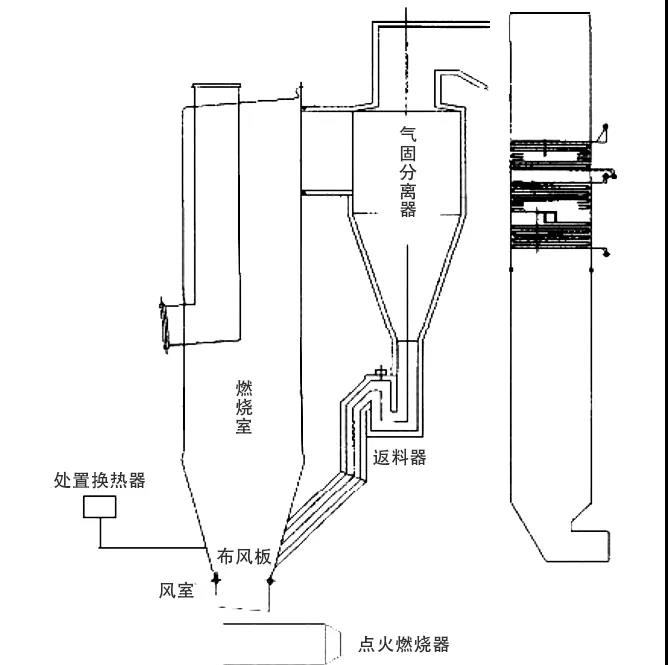

如何增加循环流化床锅炉内衬的强度
循环流化床锅炉内衬的强度，是十分重要的，如果由于选购材料不当或施工过程中没有进行很好地质量控制，很容易造成浇注料在运行中大面积塌落乃至受热面管子磨损严重。 耐磨耐火材料厂家的选择由于市场上制造耐磨耐火材料的厂家较多，质量参差不齐，选用厂家时一定注意，最好是将材料、施工和售后服务一起承包给一家有信誉、有资质的厂家，确保循环流化床锅炉内涔达到设计目的。在这里，我们推荐郑州东方炉衬材料有限公司的耐火材料。 耐火材料的检验、试块和存放耐磨耐火材料进厂后及时做好二次复检工作，试块经专业检验机构检验各项理化指标性能指标均符合要求后方可用于施工。耐火材料按要求存放于防潮、防雨的地方，以防止材料的变质，降低、甚至丧失其使用性能。 材料选择要从材料的物化性质（包括耐磨性、耐热性、耐蚀性、导热性、稳定性、热胀性、收缩率、…
不定形耐火材料的应用
不定形耐火材料的应用，几乎遍及各个领域的窑炉及热工设备和构筑物，并获得显著的经济效果。众所周知，在各种工业部门中，冶金工业窑炉最多，使用条件苛刻，消耗的耐火材料占其总量的60%左右。 在冶金工业中，熔炼炉机器附属设备消耗的耐火材料最多，其质量要求也比较高。为了衡量耐火材料和冶金窑炉的工艺装备和技术水平，常用耐火裁量单耗表示。其单耗系指冶金窑炉用耐火材料的总量与钢产量之比值。国外耐火材料单耗每吨钢一般在20kg以下。日本吨钢消耗约为11kg，我国则为32kg左右。上海宝钢吨钢消耗约为15kg，已经达到了世界水平。单耗不断降低，1995年为每吨钢10.9kg，定型制品不断降低，而不定形耐火材料有所增加。到1988年定制品和不定形耐火材料每吨钢平均消耗5.9kg。1995年不定形耐火材料每吨钢为6.4kg，…
不定型耐火材料的使用性能详解
不定型耐火材料的使用性能，以成为高温性能，包括耐火度、荷重软化温度、线变化率（高温体积稳定性）、热抗震性、抗渣性和抗氧化性等性能。高温性能应满足窑炉和热工设备的使用要求，以便提高其寿命，获得良好的经济效益。因此，高温性能是评价材料质量的重要技术指标，也是选择材料及使用部位的重要依据。 一、耐火度和荷重软化温度 1.耐火度 耐火度系指式样在高温作用下抗熔化的能力。它与熔点不同，熔点是纯物质的结晶相与其液相处于平衡状态下的温度。不定形耐火材料及其原材料是由多种不同的化合物组成的集合体，故无熔点，只有其熔融温度范围。耐火度用对比法测定。 材料的化学矿物组成和微观结构，是影响其耐火度的最基本因素，各种杂质成分特别是强溶剂的杂质结构，将严重降低其耐火度。因此，材料进行精选和高纯化十分重要。应当指出，将耐火度指标作为一般材…
使用可塑料注意的地方及应用领域
可塑料是不定型耐火材料的一种，由70%～80%粒状和粉状物料加10%～25%的可塑性黏土等结合剂及适量增塑剂配制而成的耐火材料。呈硬泥膏状，可塑性好，含有较多的可塑黏土成分，水分也较捣打料多。硬化后具有一定强度。在高温下有良好的烧结性、一定的体积稳定性和其他高温性能。根据不同的理化指标加入一定配比的耐火骨料、粉料、结合剂、水或其他液体经过混炼而成。 可塑料的分类有哪些？ 1.按结合剂可分为：水玻璃、磷酸盐、有机结合剂耐火可塑料等； 2.按骨料材质可分为：黏土质、高铝质、刚玉质、硅质、镁质、铬质、锆英石质、碳化硅质； 3.按硬化方式可分为：气硬性和热硬性耐火可塑料两种。 使用时将混合物以捣打、振动或压实施工的泥坯，经烘烤后即可构成密实的内衬及构筑物。具有较高的强度和耐磨性，完全可满足锅炉用耐磨耐火材料的性能要求…
