耐磨浇注料性能有哪些

耐磨浇注料使用温度是1600摄氏度，体积密度2.75到2.95之间，在砌筑锅炉的时候，耐磨浇注料起到了很大的作用，锅炉中必不可少的浇注料中就有它的身影，耐磨浇注料有刚玉耐磨浇注料和高铝耐磨浇注料，关于耐磨浇注料性能有哪些，东方炉衬为您解答。

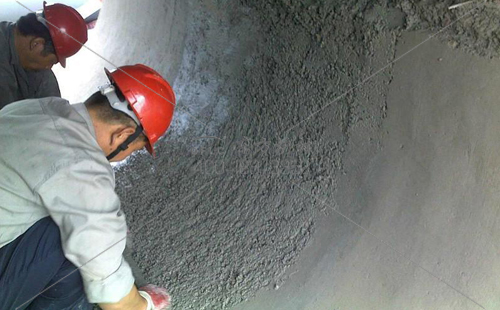

循环流化床锅炉炉衬的结构极其复杂。循环系统的物料流量高，流量大。衬板用耐火材料要求强度高、耐磨性好、加工性好。高强度耐磨浇注料主要由刚玉、碳化硅、特级死烧铝矾土、超细粉和复合外加剂组成。

高强度耐磨浇注料具有早期强度高、高温性能好、体积稳定性好、抗渣渗透性强、耐冲刷、耐腐蚀、施工方便、衬砌结构完整性强等特点。它们目前用于循环流化床锅炉。一个好的磨损材料。

高强度耐磨浇注料由高强度骨料和粉状矿物添加剂组成。优化后的配方设计具有损耗小、强度高、形状控制随意、整体性强、结构简单、施工性能好等优点。聚合物的底层混凝土牢固粘结。高强度耐磨浇注料价格低廉，是耐磨建筑工地的首选材料。

高铝耐磨浇注料性能有哪些？高铝耐磨浇注料具有抗渗透、耐腐蚀、抗冲击、耐磨损、机械性能好等特点。广泛应用于电站锅炉及其他热炉前后拱、炉顶、尾炉壁。

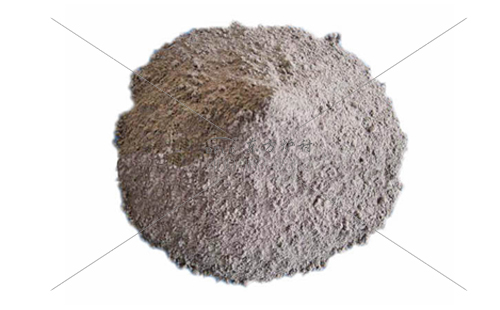

高铝耐磨浇注料是一种含铝量大于75%的不定型耐火浇注料，它由高铝骨料组成，由高铝骨料和高铝粉和外加剂组成。高铝浇注料是从一开始就形成的。混凝后，标准硫化至28天，抗压强度可达40～60MPa。其特点是水化缓慢，后期强度高，耐火度高。

刚玉莫来石高强耐磨耐火浇注料主要以刚玉和莫来石为主要原料，并辅以超细粉、复合粘结剂和添加剂。刚玉耐磨耐火浇注料具有高强度磨损、热冲击性能等特点。适用于大型CFB锅炉炉衬及其他高温窑炉。

刚玉莫来石高强耐磨耐火浇注料是一种中温强度高、抗热震性好、抗冲刷性能优良的非晶耐火材料。按重量百分比计算，它与89至96%的湿泥浆、2至6%的铝酸钙水泥和2至5%的粘合剂均匀混合；粘合剂由20～30%工业氢氧化铝粉末、67～79%的磷酸和4～3%的铬氧化物绿色微粉组成。制备了45%的溶液。湿泥料是刚玉与一定粒度的混合物，或刚玉和莫来石的混合物作为骨料，通过添加粘合剂和添加剂配制而成，添加剂由60至76%的白刚玉粉末、15至25%的活性氧化铝微粉、5至15%的硅微乳液配制而成。OPWER，3至8%三聚磷酸钠，1至8%硼酸钠制成的。它是一种理想的耐火浇注料，主要用于循环流化床锅炉炉衬和水泥衬里。
