详解循环流化床锅炉

文章出处:东方炉衬  发表时间:2019-06-03

  循环流化床锅炉采用的是工业化程度最高的洁净煤燃烧技术。循环流化床锅炉采用流态化燃烧,主要结构包括燃烧室(包括密相区和稀相区)和循环回炉(包括高温气固分离器和返料系统)两大部分。循环流化床锅炉已经很好的解决了热学、力学、浇注料等基础问题和膨胀、磨损、超温等工程问题,成为难燃固体燃料(如煤矸石、油页岩、城市垃圾、淤泥和其他废弃物)能源利用的先进技术。

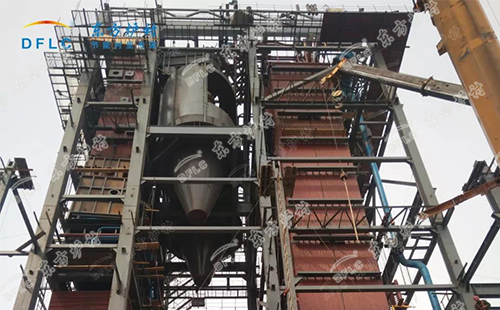

  这篇文章,东方炉衬将详细介绍组成循环流化床锅炉的几个系统。

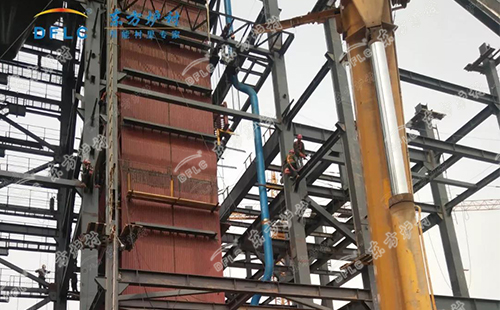

  锅炉给水由炉前右侧进入位于尾部竖井后烟道下部的省煤器入口集箱,给水经省煤器受热面吸热后,由省煤器出口集箱右端引出,经下水连接管进入水冷壁入口集箱,经水冷壁管后进入水冷壁出口集箱汇集,然后通过连接管引入汽水分离器进行汽水分离。锅炉循环运行时,从分离器分离出来的水进入储水罐后排往冷凝器,锅炉进入直流运行时,全部工作物质均通过汽水分离器进入分离器入口烟道。

  蒸汽流程为:分离器入口烟道→分离器→分离器出口烟道→后竖井包墙入口烟道、后竖井包墙→吊挂管→低温过热器,然后通过蒸汽连接管引入布置在外置式换热器中的中温过热器, 最后由连接管引入同样布置在外置式换热器中的高温过热器,合格的过热蒸汽由高温过热器出口集箱引入汽轮机。

  二、烟风系统

  烟风系统包括一次风系统、二次风系统、高压风系统、烟气系统;经过一、二次风机的一、二次风通过空气预热器后被送入炉膛;其他用风包括外置式换热器、回料器的流化风,流化风均取自高压流化风机;空气预热器采用回转式空气预热器。锅炉烟气系统由燃料燃烧产生的热烟气首先将热量传递给炉膛水冷壁,然后流经旋风分离器,进入后竖井包墙,后竖井包墙内布置的低温再热器、低温过热器和省煤器;之后烟气进入空预器,最后烟气经除尘器流向烟囱排向大气。

  三、床料添加系统

  床料来自底灰仓对炉膛的充料,通过管路将床料从底灰仓出口,输送到回料器至炉膛之间的返料腿上方,再通过各返料通道送入炉膛。对外置床的充料是从各空室上方通过软管连接充入 , 充料完成后拆除所有软管,再用盲板将充料管口封堵。

  四、石灰石输送系统

  石灰石采用气力输送,其输送系统由含流化系统的石灰石粉仓和输送线路组成;输送线路包括锁气器、旋转、螺旋给料机、喷嘴;将石灰石高速均匀地送入回料器到炉膛灰道;在回料腿上预留石灰石入口将粉状石灰石注入燃烧室与燃烧过程中SO2(二氧化硫)反应除去 SO2,通过调节旋转给料机转速来实现。

  五、灰循环系统

  锅炉在正常运行过程中,大量的固体粒子在炉膛和分离器组成主循环回路中不停地循环着,一部分极细粒子随烟气一起到达尾部烟道作为飞灰进入除尘器;其余大部分粒子则被分离器捕获通过回料器或外置式换热器回到炉膛;炉膛底部排渣经冷渣器冷却后排出,外置式换热器也有排渣管连接至冷渣器,必要时可用于排灰。

  六、辅助燃料系统和底灰系统

  锅炉配有床上助燃燃烧器,床下点火燃烧器和相应的燃油系统,点火和助燃燃料为0号轻柴油,油枪均采用蒸汽雾化型式。

  锅炉采用滚筒冷渣器从锅炉外侧墙进行排渣,布置滚筒式冷渣器,热渣经进渣管进入冷渣器冷却后由出渣口流出进入到除渣系统进行输送和外运。

  以上就是关于循环流化床的一些基本组成介绍,除了说到的这些方面,可能还有不完善的地方,耐火浇注料厂家东方炉衬欢迎大家补充。
