欢迎光临郑州东方炉衬材料有限公司官网!

节能衬里专家-解决窑炉耐磨问题

热工窑炉内衬及耐火保温材料生产型企业

全国技术服务热线:

400-188-3352 132-0388-5388

热门搜索: 钢纤维耐磨浇注料高强耐磨耐火浇注料抗热震耐火浇注料刚玉自流式耐火浇注料

技术服务热线
400-188-3352

全国技术服务热线:

400-188-3352

固话:0371-6989-9918

手机:132-0388-5388

邮箱:zzdflc@163.com

地址:河南省新密市南环路与龙潭路交叉口

技术知识

您的位置:首页 > 新闻中心 > 技术知识

碳化硅捣打料的施工须知!一定要看

文章出处:东方炉衬  发表时间:2019-03-27

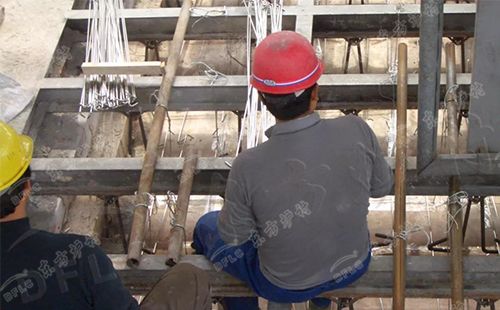

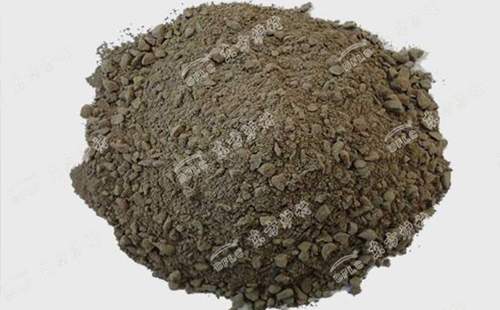

  进行施工之前在要使用碳化硅捣打料的基底一定要清理干净,保持基底处于干燥的状态,这样碳化硅捣打料出来的效果会更好。碳化硅捣打料在进行捣打的时候,铺料一定要均匀,并且每一层的铺料都不能超过100mm,如果铺料不均匀的话有的料会捣打不到,那样到后期使用的过程中会出现问题。

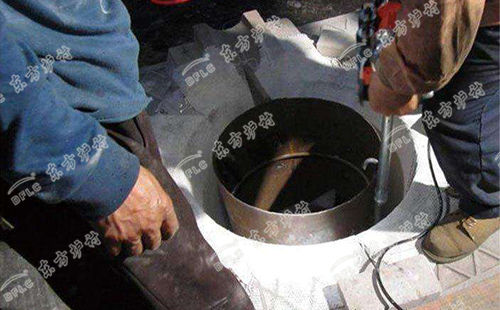

  碳化硅捣打料应该采用风动捣锤捣打,尽量的一锤压半锤,连续并均匀的逐层的将其捣实。第二次铺料要把已经打结的捣打料表面刮毛以后方可进行。风动锤在进行捣打的时候工作风压不能小于0.5MPa,根据碳化硅捣打料作业面的情况来选择不同型号的捣锤。预埋管线周围使用手工捣实是最好的。





  碳素捣打料分为热捣料和冷捣料这两个种类,不过东方炉衬推荐您采用冷捣碳素料。下面就给大家讲一下这两钟捣打料的区别。热捣碳素料捣打之前一定要先把碳素料破碎,并且将其加热(尽量保持均匀加热),这个加热的温度是依据成品料的混炼温度来定的,加热之后的碳素料中不得有硬块。捣打时用热锤,料的温度不能低于70℃。





  冷捣碳素料捣打的时候,料的温度一定要比结合剂的荷重软化温度高10℃左右。在碳素料捣打中断之后需要继续捣打的时候,必须将捣固体的表面清扫干净、刮毛、涂刷煤焦油,有这些步骤之后方可进行继续捣打。





  每一层碳素捣打料的捣实密度,必须按照规定的体积密度来进行检查。碳化硅捣打料捣打结束之后可以先目测或者取样经过检查不合格的部位要进行挖补,瓦布之后的料面用铲刀或者是其它工具将料的表面刮平即可。如果您还有疑问的话,可以联系东方炉衬哦!

*本文出自:www.zzdflc.com 转载请注明出处
