欢迎光临郑州东方炉衬材料有限公司官网!

节能衬里专家-解决窑炉耐磨问题

热工窑炉内衬及耐火保温材料生产型企业

全国技术服务热线:

400-188-3352 132-0388-5388

热门搜索: 钢纤维耐磨浇注料高强耐磨耐火浇注料抗热震耐火浇注料刚玉自流式耐火浇注料

浇注料

您的位置:首页 > 产品中心 > 浇注料

不沾铝浇注料

东方炉衬生产的不沾铝耐火浇注料以高纯莫来石、红柱石、硅线石为基料的低水泥含量、超微粉结合的新型材料。由于选用高纯原料、超微粉结合,此系列材料具有高体积密度、高强度、良好热震稳定性。

咨询热线:400-188-3352

  • 产品介绍
  • 推荐案例

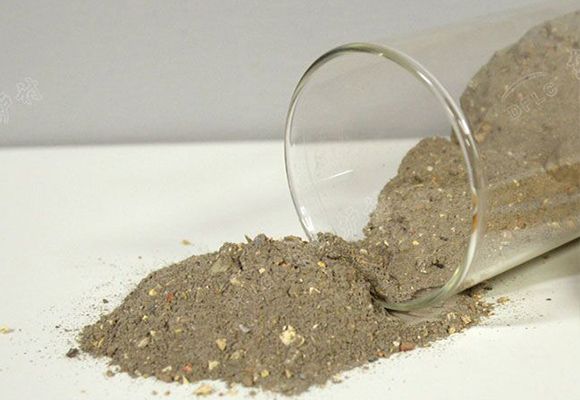

    不沾铝浇注料

    不沾铝浇注料

    广泛适用于各种热工窑炉

    不沾铝浇注料配制时主要是以高纯莫来石、红柱石、硅线石为基料的低水泥含量、超微粉结合的新型材料。由于选用高纯原料、超微粉结合,故该浇注料具有高体积密度、高强度、良好热震稳定性,而且在配制的时候通过添加适量的“不润湿剂”(如高纯氧化铬、复合钡盐、复合锌盐等),能大幅度降低铝及合金、熔渣对耐火材料的润湿性,提高了耐火材料对含盐分、助熔剂等化学成分的铝液的抗腐蚀性、抗冲刷性、不沾铝和渣功能,即阻止了铝及合金、熔渣渗入耐火材料,延长炉衬寿命。非常适用于熔化炉、静置炉、流槽、铝包内衬。

    不沾铝浇注料是一种新型复合耐火材料浇注料,为铝加工行业专用材料,主要用于熔铝炉炉墙、炉底、除气箱、流槽和流口、前箱,它综合了有机和无机结合剂的特性,加入一定量的不溶于铝的新型复合浇注料,能对耐火材料和铝液直接分开,由于在铝液精粒细化过程中所产生的有害气体,严重破坏了浇注料的组织结构,为此加入一定量的抗辐射材料和中和性材料,促使低温烧结强度,起到良好的抑制作用,有效的提高了耐火材料的使用寿命。

    产品理化指标

    不沾铝浇注料理化指标

    产品使用方法

    不沾铝浇注料使用方法

    耐火浇注料在使用过程中应注意以下四个关键环节,即拌合、浇注、养护、烘烤。其中任何一个环节出现问题,都可能会导致产品性能下降或使用失效。

    1、拌合

    拌合分为机械拌合和人工拌合。目前行业内均采用强制式或砂浆搅拌机拌料,不使用人工拌合。设备和工具:强制式或砂浆搅拌机、水桶、磅秤、振动棒、工具锨、手推车等。

    施工用水量以该批次产品质检单表明的用水量为标准,严格按照标准执行,做到准确计量。

    拌合:先干拌后湿拌。以先大袋后小袋的顺序,将散状料投放到搅拌机中干拌1-3min,使之拌合均匀。每次拌合的重量根据机械和施工量来确定;根据料重按规定的用水量准确称出每次拌合所需用水,加入到已拌合均匀的干料中,充分搅拌。时间不少于3min,使之具有适宜的流动性,方可出料供浇注使用。

    注意事项:①施工过程所用的工具如搅拌器、水桶、工具锹等需预先清理干净,不得混入石灰、砂砾、硅酸盐水泥等其它杂物。②拌合时用水必须是清洁的自来水。在可振动出浆的情况下,尽量少用水,已达到较好的施工效果。③每次拌合量不易过多,应根据搅拌机的种类型号而定,否则会造成搅拌机卡滞,停转。浇筑剩余的已凝结的块料不能加水再次拌合使用。

    2、浇筑

    浇筑料施工前必须检查锚固件是否焊牢,500℃以上部位要采用耐热抓钉。锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹,以缓冲受热后的膨胀力,并将模具内杂物清除。

    新拌合好的浇注料应迅速进行浇注,一般应在20min以内浇注完毕。将拌合好的浇注料倒入模具内,并及时用振动棒插入振捣,振捣要均匀。待浇注料表面翻浆有气泡排出,表面呈浆状时在移动振动棒,移动速度为1-2m/min,拔出振动棒时速度要慢。

    浇注完毕后未凝固之前,现场温度必须保持在10℃以上(10-30℃),现场温度低于10℃,须采取相应的升温保暖措施,否则会造成缓凝,导致产品性能下降。

    注意事项:①震动后的浇注料表面宜保持自然,不宜用工具抹光,更不允许在表面撒水泥细粉抹光。②振动棒要有备用,以免在振动棒出现故障时,备用棒能及时启用。③施工完毕后,施工体24h内,特别是浇注料在硬化之前,严禁挪动、震动或捣打,否则,浇筑体会产生裂纹甚至完全破坏。④浇注料应连续施工,因各种原因不能连续施工时,可留施工缝,并且留在膨胀缝处,否则施工缝做成麻面,即在浇注料上划深10mm,宽20mm左右的十字沟,间距100mm左右。

    3、养护

    主要使用工具是聚乙烯塑料薄膜,草袋等。环境温度要求与控制:浇注体的养护温度在15-35℃之间为宜,超出此温度区间,应采取相应的升温或降温措施,否则会造成产品使用性能下降。

    浇注料硬化后,需立即用聚乙烯塑料薄膜覆盖住施工体表面,上面再加盖湿草袋,以防止水分蒸发,促使水泥活化。硬化后,一天内禁止敲打、震动,根据硬化情况,一般硬化24-30h后可以脱模。

    脱模后,据需养护两日,养护时继续加盖聚乙烯塑料薄膜和湿草袋。养护三日后,揭去塑料薄膜和草袋。使硬化体在空气中自然干燥一天,即可烘烤。

    4、烘烤

    烘烤是浇注料使用的最后一个关键环节,由于浇注体比较致密,因此在烘烤时需绝对禁止升温过快,否则会造成崩裂事故。

    保存方法

    企业介绍

    客户问答

  • 浇注料的使用温度如果大过浇注料的耐火度会怎么样?

    每一款浇注料都有最大的耐火度以及使用温度,在使用该浇注料的时候都是规定不能超过该材料的使用温度,一旦超过,就会出现浇注料开裂脱落的现象,减少浇注料的使用寿命,从而造成较为严重的后果。更新于2018-07-20

  • 质量有保证吗?

    郑州东方炉衬耐火材料厂家所生产出的耐火材料都是有三年质量保修的,而且在使用的时候如果出现比较严重问题,我们会在48小时之内派专业人员过去检查维修的。更新于2018-07-13

  • 所有的浇注料都含有水泥吗?

    是的,基本我们所用的每款浇注料在配制的时候,都是有水泥成分在里面的,而水泥的加入能够有效的促进浇注料的凝结时间,但是也有的会根据施工的要求配制出不含有水泥的浇注料,具体情况是根据使用部位来决定。更新于2018-07-03

  • 不沾铝浇注料有何特点?

    不沾铝浇注料主要是综合了有机和无机结合剂的综合特征,凝固之后,能够形成一层特有的保护层,阻断了气孔,预防材料沾铝的现象,还能有效的延长使用寿命。更新于2018-06-10

  • 不沾铝浇注料一般运用在哪的比较多?

    不沾铝浇注料一般使用在熔铝炉的比较多,不沾铝浇注料是一种新型复合的耐火材料,主要运用在熔铝路的炉盖、炉墙、炉低、除气箱、流槽和流口、前箱;使用也比较广泛,在熔铝炉中使用有很好的抑制作用,使用效果比较显著。更新于2018-04-15
