欢迎光临郑州东方炉衬材料有限公司官网!

节能衬里专家-解决窑炉耐磨问题

热工窑炉内衬及耐火保温材料生产型企业

全国技术服务热线:

400-188-3352 132-0388-5388

热门搜索: 钢纤维耐磨浇注料高强耐磨耐火浇注料抗热震耐火浇注料刚玉自流式耐火浇注料

浇注料

您的位置:首页 > 产品中心 > 浇注料

高强度黏土耐火浇注料

高强度黏土耐火浇注料因其耐磨性和耐火性较高,所以运用的范围也比较广,一般多运用在适加热炉、均热炉、热处理炉、回转窑和循环流化床锅炉;各种高温烧嘴内衬、加热炉水管包扎衬等多种窑炉内衬中,且使用效果尤为显著。

咨询热线:400-188-3352

  • 产品介绍
  • 推荐案例

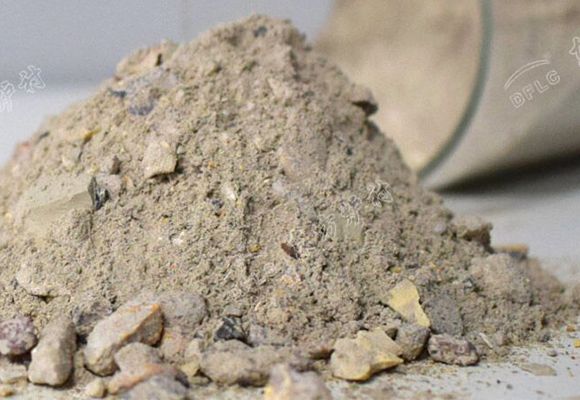

    高强度黏土耐火浇注料

    高强度黏土耐火浇注料

    广泛适用于各种热工窑炉

    高强度黏土耐火浇注料是由白刚玉、棕刚玉、莫来石和硅线石配制而成;黏土耐火浇注料用的耐火骨料级配,还有耐火粉料的品种和细度、水用量和施工条件等因素,故对其性能要求有一定的影响,不过黏土耐火浇注料与水泥耐火浇注料的基本类似,使用的分散剂品种比较多,不过经过筛选使用的三聚磷酸钠较多,又有着显著的分散效果;

    高强度黏土耐火浇注料因其耐磨性和耐火性较高,所以运用的范围也比较广,一般多运用在适加热炉、均热炉、热处理炉、回转窑和循环流化床锅炉;各种高温烧嘴内衬、加热炉水管包扎衬等多种窑炉内衬中,且使用效果尤为显著。而且高强度黏土耐火浇注料的在配制的时候,为了提高耐火骨料和粉料的品级,可掺加适量的超微粉和符合外加剂,从而降低混炼时的用水量,提高增强其组织结构和致密性、降低气孔率、提高强度和高温性能。

    产品理化指标

    高强度黏土耐火浇注料理化指标

    产品使用方法

    高强度黏土耐火浇注料理化指标

    耐火浇注料在使用过程中应注意以下四个关键环节,即拌合、浇注、养护、烘烤。其中任何一个环节出现问题,都可能会导致产品性能下降或使用失效。

    1、拌合

    拌合分为机械拌合和人工拌合。目前行业内均采用强制式或砂浆搅拌机拌料,不使用人工拌合。设备和工具:强制式或砂浆搅拌机、水桶、磅秤、振动棒、工具锨、手推车等。

    施工用水量以该批次产品质检单表明的用水量为标准,严格按照标准执行,做到准确计量。

    拌合:先干拌后湿拌。以先大袋后小袋的顺序,将散状料投放到搅拌机中干拌1-3min,使之拌合均匀。每次拌合的重量根据机械和施工量来确定;根据料重按规定的用水量准确称出每次拌合所需用水,加入到已拌合均匀的干料中,充分搅拌。时间不少于3min,使之具有适宜的流动性,方可出料供浇注使用。

    注意事项:①施工过程所用的工具如搅拌器、水桶、工具锹等需预先清理干净,不得混入石灰、砂砾、硅酸盐水泥等其它杂物。②拌合时用水必须是清洁的自来水。在可振动出浆的情况下,尽量少用水,已达到较好的施工效果。③每次拌合量不易过多,应根据搅拌机的种类型号而定,否则会造成搅拌机卡滞,停转。浇筑剩余的已凝结的块料不能加水再次拌合使用。

    2、浇筑

    浇筑料施工前必须检查锚固件是否焊牢,500℃以上部位要采用耐热抓钉。锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹,以缓冲受热后的膨胀力,并将模具内杂物清除。

    新拌合好的浇注料应迅速进行浇注,一般应在20min以内浇注完毕。将拌合好的浇注料倒入模具内,并及时用振动棒插入振捣,振捣要均匀。待浇注料表面翻浆有气泡排出,表面呈浆状时在移动振动棒,移动速度为1-2m/min,拔出振动棒时速度要慢。

    浇注完毕后未凝固之前,现场温度必须保持在10℃以上(10-30℃),现场温度低于10℃,须采取相应的升温保暖措施,否则会造成缓凝,导致产品性能下降。

    注意事项:①震动后的浇注料表面宜保持自然,不宜用工具抹光,更不允许在表面撒水泥细粉抹光。②振动棒要有备用,以免在振动棒出现故障时,备用棒能及时启用。③施工完毕后,施工体24h内,特别是浇注料在硬化之前,严禁挪动、震动或捣打,否则,浇筑体会产生裂纹甚至完全破坏。④浇注料应连续施工,因各种原因不能连续施工时,可留施工缝,并且留在膨胀缝处,否则施工缝做成麻面,即在浇注料上划深10mm,宽20mm左右的十字沟,间距100mm左右。

    3、养护

    主要使用工具是聚乙烯塑料薄膜,草袋等。环境温度要求与控制:浇注体的养护温度在15-35℃之间为宜,超出此温度区间,应采取相应的升温或降温措施,否则会造成产品使用性能下降。

    浇注料硬化后,需立即用聚乙烯塑料薄膜覆盖住施工体表面,上面再加盖湿草袋,以防止水分蒸发,促使水泥活化。硬化后,一天内禁止敲打、震动,根据硬化情况,一般硬化24-30h后可以脱模。

    脱模后,据需养护两日,养护时继续加盖聚乙烯塑料薄膜和湿草袋。养护三日后,揭去塑料薄膜和草袋。使硬化体在空气中自然干燥一天,即可烘烤。

    4、烘烤

    烘烤是浇注料使用的最后一个关键环节,由于浇注体比较致密,因此在烘烤时需绝对禁止升温过快,否则会造成崩裂事故。

    保存方法

    企业介绍

    客户问答

  • 什么是黏土熟料?

    黏土熟料是将省的块状硬质黏土或粉状黏土所制成的块状或荒坯在一定温度下煅烧的产物,而经过煅烧之后的黏土熟料有成为焦宝石。更新于2018-08-06

  • 什么是黏土耐火浇注料的工艺性能?

    黏土耐火浇注料的工艺性能包括可塑性、分散性、结合性和烧结性;可塑性即指当其受到逐渐增加的外力作用时,产生逐渐的形变而不开裂或破坏的性能为可塑性;分散性通常是在水中的分散程度来衡量;结合性即指黏土耐火浇注料对非可塑性物料的结合能力;而烧结性咋是指黏土耐火浇注料在一定温度烧成火的的烧结体致密度和强度的性质。更新于2018-06-29

  • 黏土耐火浇注料如何分类?

    硬质黏土耐火浇注料外观颜色一般呈灰白、灰、深灰色等,组织结构致密,质地坚硬矿物颗粒极细,颐丰华碎裂;而软质黏土耐火浇注料由于生成的年代比较短,组织松软,成松散块状或土状,在水中易分散,有较高的可塑性。其颜色多为白灰色、深灰色、甚至黑色,当然也有白、慌、紫色等。更新于2018-06-16

  • 高强度黏土耐火浇注料主要用在什么地方?

    高强度黏土耐火浇注料因为具有中温强度、热态强度,高温下体积稳定强度高、耐剥落性能强的特点,广泛的使用在循环流化床锅炉、加热炉、均热炉等部位,具体的使用部位是需要联系在线客服,报出使用的部位,由客服推荐而决定的。更新于2018-05-23

  • 软质黏土是耐火浇注料的结合剂吗?

    这个是需要根据黏土的性能以及浇注料配制时所需的情况来决定的,软质黏土一般在耐火可塑料中做结合剂的比较多,其主要原因为软质黏土的塑形、耐火度以及分散性都比较好而且粘度也比较小的特点。更新于2018-05-06
