欢迎光临郑州东方炉衬材料有限公司官网!

节能衬里专家-解决窑炉内衬磨损问题

热工窑炉内衬及耐火保温材料生产型企业

全国技术服务热线:

400-188-3352 132-0388-5388

热门搜索:

浇注料

您的位置:首页 > 产品中心 > 浇注料

珍珠岩轻质保温浇注料

郑州东方炉衬是专业的珍珠岩轻质保温浇注料生产厂家,珍珠岩浇注料采用轻质骨料和优质耐火原料,外加剂等为主要原料,混炼而成,具有低、中、高温力学性能优异,隔热性能优良,节能降耗,施工便利等特点,适用于CFB锅炉、化工、石油等工业窑炉。

咨询热线:400-188-3352

  • 产品介绍
  • 推荐案例

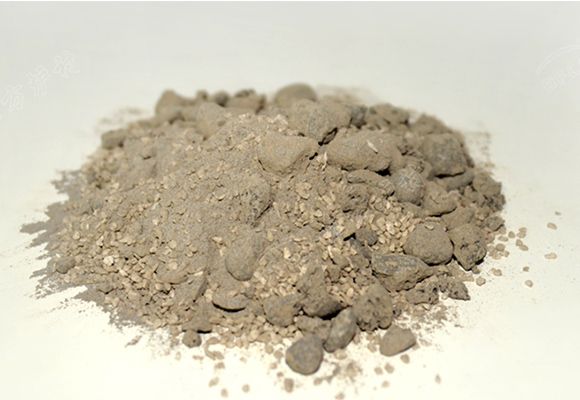

    珍珠岩轻质保温浇注料

    珍珠岩保温浇注料

    广泛适用于各种热工窑炉

    珍珠岩保温浇注料配制时通常采用硅酸盐水泥、CA-50水泥、磷酸铝和硫酸铝、水玻璃、等材料作结合剂,属于轻质保温浇注料中的一种,而作为结合剂使用较多的则是CA-50水泥;主要原料选用轻质骨料和优质耐火原料;通过混炼制成,具有低、中、高温力学性能优异,隔热保温性能好、使用时有节能降耗的特点,施工便利等特点,适用于CFB锅炉、化工、石油等工业窑炉的隔热部位或直接用于窑炉内衬。而且珍珠岩保温浇注料一般使用的温度为600~900℃,使用时符合使用温度即可。

    产品理化指标

    珍珠岩保温浇注料理化指标

    产品使用方法

    珍珠岩保温浇注料使用方法

    1、施工前的准备工作

    1.1 材料运抵现场时,应确保混练前干燥、无结块现象。暂时不用的料应储存在防雨、防潮的地方。

    1.2 施工部位清理干净,内壁不得粘附杂物。

    1.3注意环境温度对施工的影响。冬季施工时要采取保温措施,环境温度不应低于15℃,确保环境温度,促进施工工体凝固;夏季施工时应将温度控制在35℃以内,防止浇注料凝固太快,影响成型体质量,或造成材料的浪费。

    2、混练

    2.1 根据搅拌机容量和施工进度,以整袋为单位确定加水量。注意不要把包装物或其它杂物混入搅拌机中。

    2.2 浇注料加入搅拌机后,先干混1分钟,然后加入32%~34%(PH=6.5-7.5)的洁净自来水,边加水边搅拌,湿混时间为1~3分钟。水的加入必须用称量衡器进行称量,不得随意加入,以免影响施工质量及使用性能。

    2.3 每次混练好的浇注料必须在1小时内用完,超过规定时间及粘有污物的浇注料应弃之不用。

    3、成型

    对浇注料采用人工涂抹成型,将物料直接压入施工部位,轻微拍打密实,表面压光即可。

    3.1 "轻微拍打密实",其中的"密实"度一定要符合设计容重的要求,即0.85g/cm3。

    3.2 避免"轻微拍打"变成"捣打"。

    3.3 加水量是一个范围,不同的施工部位采用不同的加水量,但同一施工部位加水量是一个定值。并且部分部位需要支设模板,具体情况由本公司驻场人员指导。

    3.4 为使以上说明更便于理解应用,可由本公司现场技术人员指导制作"样板工程",然后确定施工。

    4、材料的养护

    浇注料在15~35℃自然条件下自然养护1天,待其有一定强度时,即可进行其它材料有施工。

    保存方法

    企业介绍

    客户问答
