欢迎光临郑州东方炉衬材料有限公司官网!

节能衬里专家-解决窑炉耐磨问题

热工窑炉内衬及耐火保温材料生产型企业

全国技术服务热线:

400-188-3352 132-0388-5388

热门搜索: 钢纤维耐磨浇注料高强耐磨耐火浇注料抗热震耐火浇注料刚玉自流式耐火浇注料

浇注料

您的位置:首页 > 产品中心 > 浇注料

高铝质低水泥耐火浇注料

低水泥耐火浇注料生产厂家东方炉衬生产的高铝质低水泥耐火浇注料具备抗渗透、耐侵蚀、抗冲击、耐磨损,力学性能好等特点,高质量的达到了高铝质低水泥耐火浇注料标准。

咨询热线:400-188-3352

  • 产品介绍
  • 推荐案例

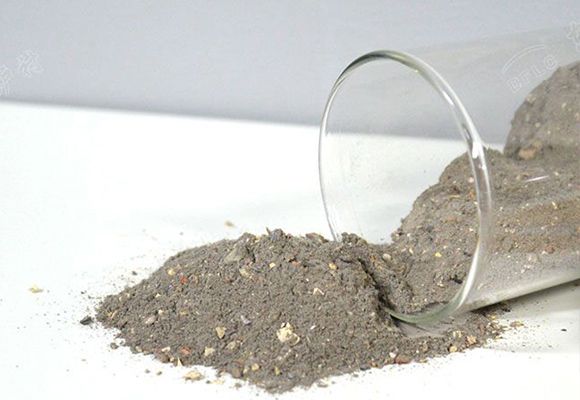

    高铝质低水泥耐火浇注料

    高铝质低水泥耐火浇注料

    广泛适用于各种热工窑炉

    高铝质低水泥耐火浇注料是在粘土结合耐火浇注料的基础上,对高铝低水泥耐火浇注料进行研发的,主要品种有低水泥、超低水泥,无水泥或超微粉和硅溶胶结合耐火浇注料,它具有高密度、高强度、低气孔率、低磨损优点,抗渗透和腐蚀的特点;高铝质低水泥浇注料具备抗渗透、耐侵蚀、抗冲击、耐磨损,力学性能好等特点,广泛应用于电站锅炉及其它热工窑炉前后拱、炉顶、尾部炉墙等部位。

    产品理化指标

    高铝质低水泥耐火浇注料理化指标

    产品使用方法

    高铝质低水泥耐火浇注料使用方法

    耐火浇注料在使用过程中应注意以下四个关键环节,即拌合、浇注、养护、烘烤。其中任何一个环节出现问题,都可能会导致产品性能下降或使用失效。

    1、拌合

    拌合分为机械拌合和人工拌合。目前行业内均采用强制式或砂浆搅拌机拌料,不使用人工拌合。设备和工具:强制式或砂浆搅拌机、水桶、磅秤、振动棒、工具锨、手推车等。

    施工用水量以该批次产品质检单表明的用水量为标准,严格按照标准执行,做到准确计量。

    拌合:先干拌后湿拌。以先大袋后小袋的顺序,将散状料投放到搅拌机中干拌1-3min,使之拌合均匀。每次拌合的重量根据机械和施工量来确定;根据料重按规定的用水量准确称出每次拌合所需用水,加入到已拌合均匀的干料中,充分搅拌。时间不少于3min,使之具有适宜的流动性,方可出料供浇注使用。

    注意事项:①施工过程所用的工具如搅拌器、水桶、工具锹等需预先清理干净,不得混入石灰、砂砾、硅酸盐水泥等其它杂物。②拌合时用水必须是清洁的自来水。在可振动出浆的情况下,尽量少用水,已达到较好的施工效果。③每次拌合量不易过多,应根据搅拌机的种类型号而定,否则会造成搅拌机卡滞,停转。浇筑剩余的已凝结的块料不能加水再次拌合使用。

    2、浇筑

    浇筑料施工前必须检查锚固件是否焊牢,500℃以上部位要采用耐热抓钉。锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹,以缓冲受热后的膨胀力,并将模具内杂物清除。

    新拌合好的浇注料应迅速进行浇注,一般应在20min以内浇注完毕。将拌合好的浇注料倒入模具内,并及时用振动棒插入振捣,振捣要均匀。待浇注料表面翻浆有气泡排出,表面呈浆状时在移动振动棒,移动速度为1-2m/min,拔出振动棒时速度要慢。

    浇注完毕后未凝固之前,现场温度必须保持在10℃以上(10-30℃),现场温度低于10℃,须采取相应的升温保暖措施,否则会造成缓凝,导致产品性能下降。

    注意事项:①震动后的浇注料表面宜保持自然,不宜用工具抹光,更不允许在表面撒水泥细粉抹光。②振动棒要有备用,以免在振动棒出现故障时,备用棒能及时启用。③施工完毕后,施工体24h内,特别是浇注料在硬化之前,严禁挪动、震动或捣打,否则,浇筑体会产生裂纹甚至完全破坏。④浇注料应连续施工,因各种原因不能连续施工时,可留施工缝,并且留在膨胀缝处,否则施工缝做成麻面,即在浇注料上划深10mm,宽20mm左右的十字沟,间距100mm左右。

    3、养护

    主要使用工具是聚乙烯塑料薄膜,草袋等。环境温度要求与控制:浇注体的养护温度在15-35℃之间为宜,超出此温度区间,应采取相应的升温或降温措施,否则会造成产品使用性能下降。

    浇注料硬化后,需立即用聚乙烯塑料薄膜覆盖住施工体表面,上面再加盖湿草袋,以防止水分蒸发,促使水泥活化。硬化后,一天内禁止敲打、震动,根据硬化情况,一般硬化24-30h后可以脱模。

    脱模后,据需养护两日,养护时继续加盖聚乙烯塑料薄膜和湿草袋。养护三日后,揭去塑料薄膜和草袋。使硬化体在空气中自然干燥一天,即可烘烤。

    4、烘烤

    烘烤是浇注料使用的最后一个关键环节,由于浇注体比较致密,因此在烘烤时需绝对禁止升温过快,否则会造成崩裂事故。

    保存方法

    企业介绍

    客户问答

  • 高铝质低水泥耐火浇注料如何提高强度?

    高铝质低水泥年货浇注料在可以通过增加硅灰的方式来提高浇注料强度;通常都是在温度高于900℃之后,浇注料中加入的硅灰与粉料或者是水泥中的氧化铝产生反应,逐步形成莫来石化,产生体积效应,抵消耐火浇注料的部位体积收缩,从而达到增加强度的目的。更新于2018-08-07

  • 高铝浇注料和低铝浇注料在强度上有什么区别?

    高铝浇注料的强度是根据铝含量来算的,铝含量越高的浇注料,强度越好,而铝含量越低的浇注料,强度就不会很理想,故如果想判断浇注料的强度,是可以根据铝含量的高低来决定的。更新于2018-08-01

  • 所有的浇注料都含有水泥吗?

    是的,基本我们所用的每款浇注料在配制的时候,都是有水泥成分在里面的,而水泥的加入能够有效的促进浇注料的凝结时间,但是也有的会根据施工的要求配制出不含有水泥的浇注料,具体情况是根据使用部位来决定。更新于2018-07-03

  • 使用高铝低水泥耐火浇注料表面为什么会损坏那么严重

    使用该材料之所以损坏那么严重的原因主要有:一、化学侵蚀,与熔渣接触发生;二、高温溶蚀,运行温度高于材料的使用温度;三、热震剥落,使用时,冷热交替导致;具体情况可以咨询东方炉衬在线客服,我们会为您做出精准的回答。更新于2018-07-03

  • 高铝质低水泥耐火浇注料的执行标准号是什么?

    所有的耐材厂家在生产耐火浇注料的时候,遵守的理化指标都是按照国家标准规定或是行业标准规定的,而企业在制定耐火材料的时候,前面的编号是可以自由编制的,不过需要注意的是,自己编制的一定是要备过案的。更新于2018-06-11
