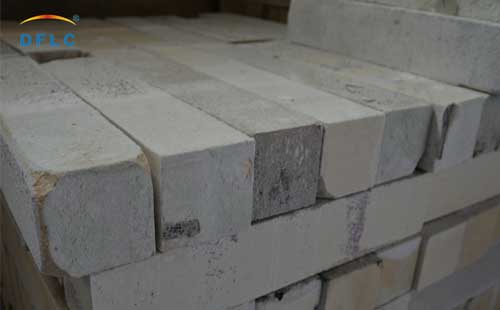

硅砖是玻璃窑用的耐火材料，硅砖是指二氧化硅含量在93%以上，用二氧化硅为主要成分的硅石作原料，加少量矿化剂，经高温烧成的耐火材料。其典型的矿物组成是:主晶相为鳞石英和方石英，基质为石英玻璃相。玻璃窑硅砖厂家要用的硅砖属于酸性耐火材料，对酸性炉渣的抵抗力强，但受碱性渣的强烈侵蚀，易被含有Al2O3、K2O等氧化物作用而破坏，对CaO、Fe2O3、等氧化物具有良好的抵抗性能。
硅砖具有荷重变形温度高、残余膨胀保证了砌筑体具有良好的气密性和结构强度的特点。但是却存在热震稳定性低的缺点。硅砖主要用于焦炉、热风炉和玻璃熔窑等热工设备。根据所使用的热工设备不同，硅砖可以分为焦炉硅砖、热风炉硅砖和玻璃窑用硅砖等。
玻璃窑硅砖厂家要用的轻质硅砖又称硅质隔热砖。二氧化硅在91%以上，体积密度在1.2g/cm3以下的轻质耐火材料。耐火度度和荷重软化温度与成分相同的普通硅砖相差不大。但由于气孔很多，故耐压强度、抗渣性、抗腐蚀性等不如普通硅砖，而抗热震性能却有所提高。采用细碎的硅石做原料，其临界粒度通常不超过1mm，而其中小于0.5mm的颗粒不少于90%。在配料中加入易燃物质或采用气体发生法形成多孔结构，经烧成而制得。也可制成不烧制品。玻璃窑硅砖厂家使用的轻质硅砖主要用于要求隔热或减轻自重而不与熔融物直接接触、不受侵蚀性气体作用、不遭受温度急变的窑炉各个部位。在高温下使用，不能与碱性耐火材料接触。按材质不同，其最高使用温度在1200~1550℃。
那么玻璃窑硅砖厂家中硅砖的硅石原料的分类和主要特点是哪些？在工业上通常将硅质岩石叫做硅石，按照岩石类型或形成原因分类，可以分为脉石英、石英岩、石英砂岩和燧石岩等。硅石的主要成分是SiO2，其他均属杂质成分。硅石可以按其结晶程度、致密程度和转化速度进行分类。硅石的化学组成和物理特性对制砖有重大影响，生产硅砖必须根据原料特点制定合理的工艺规程和制度。
硅石按其结晶程度分为结晶硅石和胶结硅石两大类。胶结硅石是由石英颗粒被硅质胶结物结合而成的沉积岩。胶结硅石以石英为主，含少量的长石、母。胶结物为硅质，如玉髓、蛋白石等，石英颗粒小(0.01mm)，加热转变较为容易，较少用作制砖原料。玻璃窑硅砖厂家中的硅石原料主要分布在山西五台等地。结晶硅石外观一般呈现乳白色、灰白色、淡黄色至红褐色。有鲜明的光泽，断面光滑连续，并带有锐利棱角、硬度和强度都大。其矿物组成除石英外，有时还存在其他少量的杂质矿物如绢云母、赤铁矿、褐铁矿等。主要分布在河南铁门、辽宁石门、山东王村、江苏江阴、湖南湘乡、重庆、内蒙古包头等地区。
