热门搜索:
全国技术服务热线:
400-188-3352
固话:0371-6989-9918
手机:132-0388-5388
邮箱:zzdflc@163.com
地址:河南省新密市南环路与龙潭路交叉口
文章出处:东方炉衬 发表时间:2019-06-28
高纯度刚玉质耐火浇注料是在高纯度刚玉质高强耐磨浇注料基础上,掺加适量的工业氧化铬,采用低水泥技术制成的。其主要产品为透气砖和水口等,在炼钢工业中得到广泛应用,使用效果较好,社会效益显著。下面东方炉衬给大家说一下它的组成材料和性能。

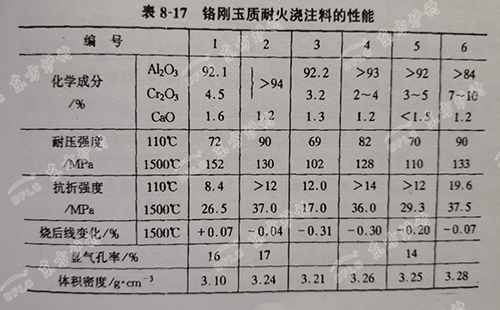

表8-17为铬刚玉质耐火浇注料的性能。表中编号1料用板状刚玉作耐火骨料,电熔白刚玉作粉料。编号2用致密刚玉作耐火骨料和粉料。其余的用电熔白刚玉作耐火骨料和粉料。耐火骨料临界粒径为10mm或8mmn,总用量约为70%;同时还采用a-Al2O3超微粉、工业氧化铬和极少量的pf-SiO2作耐火粉料。
编号5用CA-80水泥作结合剂,其余的结合剂为CA70水泥。同时掺加减水剂和缓凝剂等。从表中看出,Al2O3和Cn2O3合量大于94%,料的纯度很高。体积密度大于3.10g/cm', 料较致密。110C烘干和1500C烧后耐压强度分别大于69MPa和102MPa, 1500t绕后线变化除编号1外均呈负值,即略有收缩。高纯度铬刚玉质耐火浇注料的性能是优良的。
*本文出自:www.zzdflc.com 转载请注明出处
相关文章
