欢迎光临郑州东方炉衬材料有限公司官网!

节能衬里专家-解决窑炉耐磨问题

热工窑炉内衬及耐火保温材料生产型企业

全国技术服务热线:

400-188-3352 132-0388-5388

热门搜索: 钢纤维耐磨浇注料高强耐磨耐火浇注料抗热震耐火浇注料刚玉自流式耐火浇注料

浇注料

您的位置:首页 > 产品中心 > 浇注料

熔融石英耐火浇注料

熔融石英浇注料系列产品以熔融石英为主要原料,同时添加不粘铝外加剂,该产品具有极低的导热系数、良好的保温性能和优异的热震稳定性和体积稳定性,更具有与液态铝和锌不润湿的性能。浇注料施工后的材料表面光滑,不粘铝剂的添加,使材料具有优良的不粘铝性能。

咨询热线:400-188-3352

  • 产品介绍
  • 推荐案例

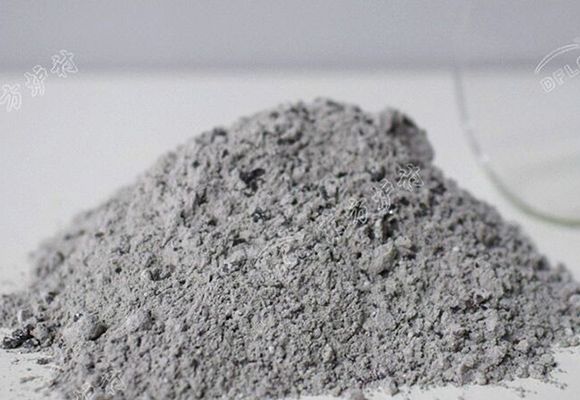

    熔融石英耐火浇注料

    熔融石英耐火浇注料

    广泛适用于各种热工窑炉

    熔融石英浇注料系列产品以熔融石英为主要原料,同时添加不粘铝外加剂,该产品具有极低的导热系数、良好的保温性能和优异的热震稳定性和体积稳定性,更具有与液态铝和锌不润湿的性能。浇注料施工后的材料表面光滑,不粘铝剂的添加,使材料具有优良的不粘铝性能。

    适用于:铝水流槽、过滤箱等铝水转运处理设备与铝水直接接触部位的工作衬上。还可以用作铝水保温炉炉衬和铝水包包衬材料。

    产品理化指标

    熔融石英耐火浇注料理化指标

    产品使用方法

    熔融石英浇注料使用方法

    耐火浇注料在使用过程中应注意以下四个关键环节,即拌合、浇注、养护、烘烤。其中任何一个环节出现问题,都可能会导致产品性能下降或使用失效。

    1、拌合

    拌合分为机械拌合和人工拌合。目前行业内均采用强制式或砂浆搅拌机拌料,不使用人工拌合。设备和工具:强制式或砂浆搅拌机、水桶、磅秤、振动棒、工具锨、手推车等。

    施工用水量以该批次产品质检单表明的用水量为标准,严格按照标准执行,做到准确计量。

    拌合:先干拌后湿拌。以先大袋后小袋的顺序,将散状料投放到搅拌机中干拌1-3min,使之拌合均匀。每次拌合的重量根据机械和施工量来确定;根据料重按规定的用水量准确称出每次拌合所需用水,加入到已拌合均匀的干料中,充分搅拌。时间不少于3min,使之具有适宜的流动性,方可出料供浇注使用。

    注意事项:①施工过程所用的工具如搅拌器、水桶、工具锹等需预先清理干净,不得混入石灰、砂砾、硅酸盐水泥等其它杂物。②拌合时用水必须是清洁的自来水。在可振动出浆的情况下,尽量少用水,已达到较好的施工效果。③每次拌合量不易过多,应根据搅拌机的种类型号而定,否则会造成搅拌机卡滞,停转。浇筑剩余的已凝结的块料不能加水再次拌合使用。

    2、浇筑

    浇筑料施工前必须检查锚固件是否焊牢,500℃以上部位要采用耐热抓钉。锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹,以缓冲受热后的膨胀力,并将模具内杂物清除。

    新拌合好的浇注料应迅速进行浇注,一般应在20min以内浇注完毕。将拌合好的浇注料倒入模具内,并及时用振动棒插入振捣,振捣要均匀。待浇注料表面翻浆有气泡排出,表面呈浆状时在移动振动棒,移动速度为1-2m/min,拔出振动棒时速度要慢。

    浇注完毕后未凝固之前,现场温度必须保持在10℃以上(10-30℃),现场温度低于10℃,须采取相应的升温保暖措施,否则会造成缓凝,导致产品性能下降。

    注意事项:①震动后的浇注料表面宜保持自然,不宜用工具抹光,更不允许在表面撒水泥细粉抹光。②振动棒要有备用,以免在振动棒出现故障时,备用棒能及时启用。③施工完毕后,施工体24h内,特别是浇注料在硬化之前,严禁挪动、震动或捣打,否则,浇筑体会产生裂纹甚至完全破坏。④浇注料应连续施工,因各种原因不能连续施工时,可留施工缝,并且留在膨胀缝处,否则施工缝做成麻面,即在浇注料上划深10mm,宽20mm左右的十字沟,间距100mm左右。

    3、养护

    主要使用工具是聚乙烯塑料薄膜,草袋等。环境温度要求与控制:浇注体的养护温度在15-35℃之间为宜,超出此温度区间,应采取相应的升温或降温措施,否则会造成产品使用性能下降。

    浇注料硬化后,需立即用聚乙烯塑料薄膜覆盖住施工体表面,上面再加盖湿草袋,以防止水分蒸发,促使水泥活化。硬化后,一天内禁止敲打、震动,根据硬化情况,一般硬化24-30h后可以脱模。

    脱模后,据需养护两日,养护时继续加盖聚乙烯塑料薄膜和湿草袋。养护三日后,揭去塑料薄膜和草袋。使硬化体在空气中自然干燥一天,即可烘烤。

    4、烘烤

    烘烤是浇注料使用的最后一个关键环节,由于浇注体比较致密,因此在烘烤时需绝对禁止升温过快,否则会造成崩裂事故。

    保存方法

    企业介绍

    客户问答

  • 熔融石英浇注料可以应用在哪里?

    熔融石英浇注料本身具有良好的保温性能以及优质的抗热震性能,一般常用在精密铸造,砂轮磨料以及高级玻璃制品等。更新于2018-08-13

  • 熔融石英原料用在黏土耐火浇注料中有什么作用?

    黏土耐火浇注料在配制的时候,添加熔融石英原料,不仅能够降低黏土耐火浇注料的热膨胀系数,而且还会因熔融石英颗粒与基质相热膨胀系数的差异在热震过程中产生了大量微裂纹,由于热膨胀系数的降低和微裂纹增韧双重作用,使得浇注料的热震稳定性明显提高。更新于2018-08-09

  • 熔融石英和氧化铝在耐火浇注料原料时,哪个效果比较好?

    按道理来说,我们经常购买的耐火浇注料所含的都是氧化铝含量较高的浇注料,一般很少有用到熔融石英粉做原料的浇注料,而熔融石英是一种含量在99.8%以上的石英矿在电弧炉中1720℃的高温作用下使结晶后的二氧化硅转变成非晶态的一种原料,但是一般配制耐火材料的时候只会少量添加。更新于2018-08-01

  • 熔融石英浇注料中的熔融石英有何特点?

    熔融石英浇注料中的熔融石英主要结构是由硅氧四面体之间以角相连,形成一种三维空间网络结构。是一种高性能的耐火原料,而且熔融石英的最大特点是热膨胀系数极低(0.54×10-6℃-1,0~1000℃),抗热震稳定性极佳,耐火度很高、热导率低等的特点。更新于2018-07-16

  • 质量有保证吗?

    郑州东方炉衬耐火材料厂家所生产出的耐火材料都是有三年质量保修的,而且在使用的时候如果出现比较严重问题,我们会在48小时之内派专业人员过去检查维修的。更新于2018-07-13
